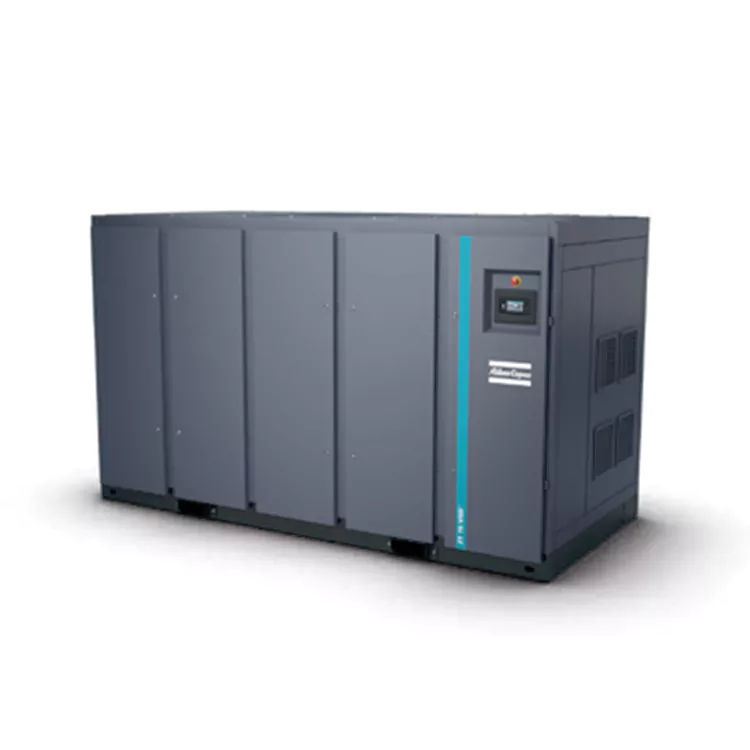

DECHUAN tarjoaa luotettavat räätälöidyt vesijäähdytteiset Zr-sarjan öljyttömät ilmakompressorikokoonpanot, jotka on valmistettu Kiinassa. Tämä järjestelmä integroi raskaat ruostumattomasta teräksestä valmistetut putkilämmönvaihtimet poistamaan lämmön hajoamisongelmat kuumissa ilmastoissa.
Hankkiminen suoraan Kiinan vesijäähdytteisten Zr-sarjan öljyvapaiden ilmakompressorien valmistajilta on tehokkain tapa päivittää raskaan käytön tuotantolaitoksia. DECHUANin ZR-sarjassa on labyrinttimuotoinen kosteuserotin, joka eristää kondenssiveden paineilmajärjestelmästä tehokkaasti pitäen alavirran putkiverkostot kuivina ja kirkkaina.
Ilman puristus tuottaa luonnollisesti voimakasta lämpöä. Jos tätä lämpöä ei hallita oikein, ilman tiheys laskee ja komponenttien jännitys kasvaa. Ilmakompressori ratkaisee tämän integroidulla neste-ilma-jäähdytysjärjestelyllä:
• Robottihitsatut ruostumattomasta teräksestä valmistetut putkipaketit: Lämmönvaihtimissa on korkealuokkainen ruostumaton teräsrakenne, joka estää sisäisen korroosion. Robottihitsaus varmistaa täysin vuotamattomat reitit jäähdytysvesi- ja paineilmalinjojen välillä.
• Alumiiniset tähden muotoiset jäähdytysrivat: Sisäputket on kääritty tiheisiin tähden muotoisiin ripoihin, mikä lisää tehollista lämpökosketusalaa 40 % nopean lämmönsiirron takaamiseksi.
• Labyrinttikosteuden kondensaatioerotin: Kun ilma jäähtyy nopeasti ZR-lämmönvaihtimen sisällä, kosteus työnnetään mutkaisen labyrinttireitin läpi, mikä erottaa kondensoituneet vesipisarat aiheuttamatta paineen laskua.
Ilmajäähdytteiset kompressorit kärsivät usein lämpöhäviöstä ja automaattisista ylilämpötilapysähdyksistä, kun kesäympäristön lämpötila ylittää 40 °C. Tämä pakottaa tehtaat hidastamaan tuotantoa tai investoimaan kompressorihuoneidensa kalliiseen ulkoiseen ilmastointiin.
Vesijäähdytteinen Zr-sarjan öljytön ilmakompressori ohittaa ympäröivän ilman rajat kokonaan:
• Täysi vesivaippa: Nopeat vesikanavat ympäröivät puristusvaiheet ja poistavat lämmön suoraan roottorin kotelosta.
• Robottihitsatut jäähdyttimet: Ruostumattomasta teräksestä valmistetut putkiniput, joissa on alumiiniset tähtirivat, maksimoivat lämpökosketuspinnan ilman sisäisten hitsausmurtumien riskiä.
• Labyrinttikosteuden erotus: Vangitsee jopa 99 % kondensoituneesta vesihöyrystä heti jäähdytysvaiheen jälkeen, mikä estää nestemäisen veden kulkeutumisen.
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55-10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90-10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74,7-229,4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81,7-202,9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74,1-282,5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75,5-250,5 | 4,5-15,0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71,2-226,0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78,2-199,6 | 4,7-12,0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70,6-279,1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72,0-247,1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:
· Suhteellinen kosteus: 0 %
· Absoluuttinen tulopaine: 1 bar
· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:
Vakionopeustyyppi:
· -7,5 baarin tyyppi: 7 baaria
· -8,6 baarin tyyppi: 7 bar
· -10 baarin tyyppi: 9 bar
VSD-tyyppi:
· -8,6 baarin tyyppi: 7 bar
· -10,4 baarin tyyppi: 9 bar
· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.
· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.
ZR/ZT 110-160 (FF) STD
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7,5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8,6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110-10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7,5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8,6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7,5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8,6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145-10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7,5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8,6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160-10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100,5-319,3 | 6,0-19,2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167,1-292,1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107,1-357,1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166,6-331,0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123,3-390,0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166,6-357,8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123,3-411,0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166,6-377,6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99,9-327,6 | 6,0-19,2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165,5-291,9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124,8-357,5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164,9-331,2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143,9-388,8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164,9-358,2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146,9-438,2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164,9-378,1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4. painos (2009) mukaan yksikön suorituskyvyn vertailuehdot ovat seuraavat:
· Suhteellinen kosteus: 0 %
· Absoluuttinen tulopaine: 1 bar
· Tulolämpötila: 20°C
Siirtymä FAD mitataan seuraavilla käyttöpaineilla:
Vakionopeusmallit:
-7,5 bar mallit: 7 bar
-8,6 baarin mallit: 7 bar
-10 baarin mallit: 9 bar
VSD mallit:
-8,6 baarin mallit: 7 bar
-10,4 baarin mallit: 9 bar
(2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (ISO 9614/2 äänenvoimakkuuden skannausmenetelmä). Äskettäin lisätty korjauskerroin KpAd on epävarma ja vastaa testikoodia.
(3) V1 = 380 V, V2 = 400 V.
(4) Paino on vain viitteellinen; todellinen paino on ensisijainen.
ZR/ZT 200-275 (FF)
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7,5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8,6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7,5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8,6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7,5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8,6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7,5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7,5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8,6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7,5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8,6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8,6 | 8.6 | 242,6-714,4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10,4 | 10.4 | 234,2-640,2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8,6 | 8.6 | 242,6-788,1 | 14,6-47,3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10,4 | 10.4 | 234,2-700,0 | 14,1-42,0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238,0-696,9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386,0-633,4 | 23,2-38,0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238,0-739,4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386,0-681,0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-Suhteellinen kosteus: 0 %
- Absoluuttinen tulopaine: 1 bar
- Tulolämpötila: 20°℃
Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla
Vakionopeustyyppi:
-7,5 baarin tyyppi: 7 bar
-8,6 baarin tyyppi: 7 bar
-10 baarin tyyppi: 9 bar
VSD-tyyppi:
-8,6 baarin tyyppi: 7 bar
-10,4 baarin tyyppi: 9 bar
(2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd).
Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 (äänivoimakkuuden skannausmenetelmä).
Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.
(3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.
300-750 ZR
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7,5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8,6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7,5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8,6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7,5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8,6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7,5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8,6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 -10 ZR | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7,5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8,6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7,5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8,6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7,5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8,6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7,5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8,6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7,5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8,6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8,6 | 8.6 | 371,2-1037,5 | 22,3-62,2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10,4 | 10.4 | 374,4-942,4 | 22,5-56,5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8,6 | 8.6 | 371,2-1120,9 | 22,3-67,3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10,4 | 10.4 | 374,4-998,6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10,4 | 10.4 | 374,4-1177,9 | 22,5-70,7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8,6 | 8.6 | 374,4-2061,8 | 54,9-123,7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10,4 | 10.4 | 849,7-1840,5 | 51,0-110,4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8,6 | 8.6 | 930,7-2475,4 | 55,8-148,5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10,4 | 10.4 | 864,8-1873,2 | 51,9-112,4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:
· Suhteellinen kosteus: 0 %
· Absoluuttinen tulopaine: 1 bar
· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:
Vakionopeustyyppi:
· -7,5 baarin tyyppi: 7 baaria
· -8,6 baarin tyyppi: 7 bar
· -10 baarin tyyppi: 9 bar
VSD-tyyppi:
· -8,6 baarin tyyppi: 7 bar
· -10,4 baarin tyyppi: 9 bar
· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.
· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.
ZR 200X-400X
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7,5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8,6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7,5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8,6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7,5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7,5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8,6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7,5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8,6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Melutaso (dB(A)) | Vakiopaino (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78,8-377,5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-409,0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Melutaso (dB(A)) | Vakiopaino (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107,0-377,5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118,0-409,0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:
· Suhteellinen kosteus: 0 %
· Absoluuttinen tulopaine: 1 bar
· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:
Vakionopeustyyppi:
· -7,5 baarin tyyppi: 7 baaria
· -8,6 baarin tyyppi: 7 bar
· -10 baarin tyyppi: 9 bar
VSD-tyyppi:
· -8,6 baarin tyyppi: 7 bar
· -10,4 baarin tyyppi: 9 bar
· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.
· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.
• Korroosionesto-sisäsuojaus: Höyrykorroosionestoaineiden voimakas levitys kaikkiin ulkoisiin metalliliitoskohtiin ennen tiivistämistä.
• Tyhjiösulun tiivistys: Koko runko on päällystetty paksulla tyhjiösuljetulla kalvoesteellä, joka estää meren kosteuden pitkien merikulkujen aikana.
• Vahvistetut rakenteelliset jalustat: Vesijäähdytteinen Zr-sarjan öljytön ilmakompressorikiinnitys paksuihin, raskaisiin rakenneteräskanaviin, jolloin paikalliset nosturin käyttäjät voivat turvallisesti nostaa ja sijoittaa raskaan järjestelmän.
Tuotteen suljetun kierron vesijärjestelmä on konfiguroitu integroitavaksi suoraan DECHUANin hukkalämmön talteenottolaitteistojen kanssa. Sen sijaan, että tuhlattaisiin lämpöenergiaa jäähdytystorneihin, otetulla lämmöllä voidaan lämmittää kattilan syöttövettä tai tuottaa kuumaa käyttövettä jopa 90 °C:seen, mikä säästää ilmaista energiaa laitoksellesi.
V: Mineraalihilseilyn ja putkien likaantumisen estämiseksi suosittelemme käsiteltyä teollista jäähdytysvettä tai suljetun kierron tislattua vesikiertoa, jonka pH-taso on neutraali ja kalsiumkarbonaattipitoisuus alhainen.
V: Koska venttiili on mekaanisesti lukittu, se ei ole riippuvainen herkistä pneumaattisista ohjauslinjoista tai ulkoisesta instrumenttiilmasta. Tämä eliminoi monimutkaisissa elektronisissa solenoidiasennuksissa esiintyvät yleiset vikakohdat.
V: Sykloniset erottimet luottavat täysin suuriin ilmannopeuksiin veden ohjaamiseksi ulos, mikä tarkoittaa, että niiden erotusteho laskee rajusti, kun kompressori pienentää virtausnopeuttaan. Labyrinttikokoonpano pakottaa ilman jatkuvan suunnan muutoksen kautta varmistaen tasaisen kosteudenpoiston koko 4,2 - 148,5 m³/min kapasiteettispektrillä.
Copyright © 2025 Dechuan Compressor (Shanghai) Co., Ltd. Kaikki oikeudet pidätetään.
