Öljytön ruuviilmakompressori

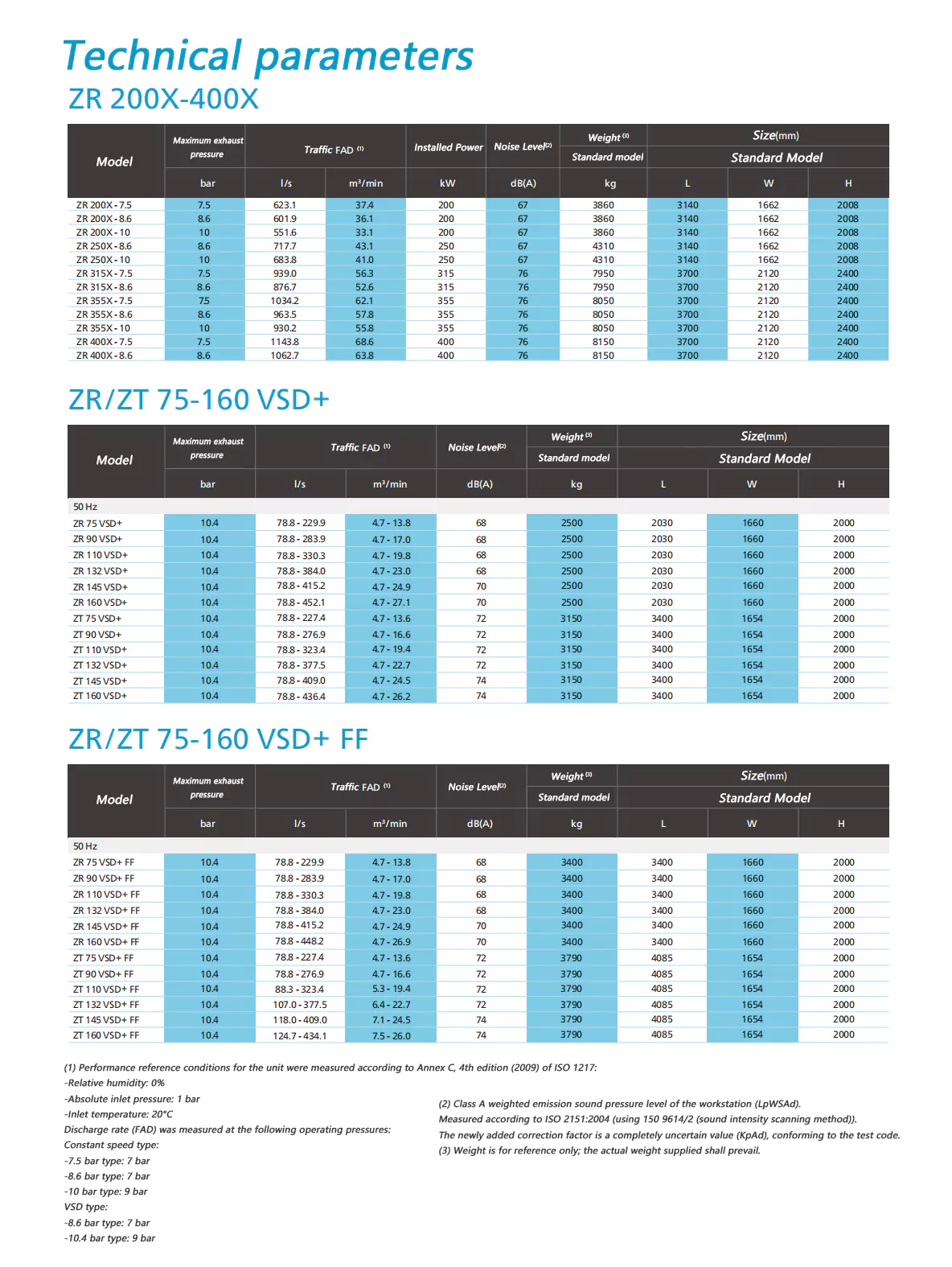

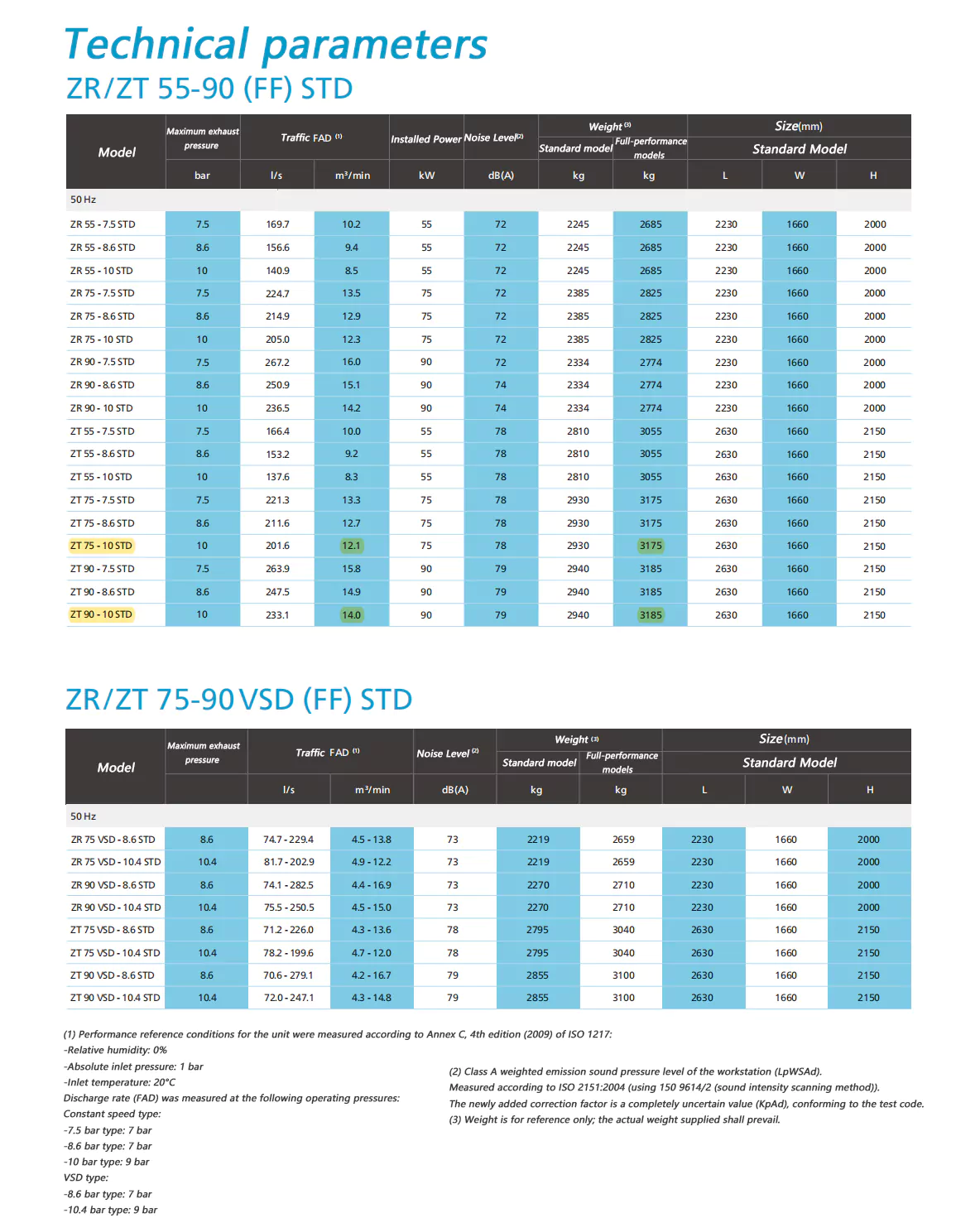

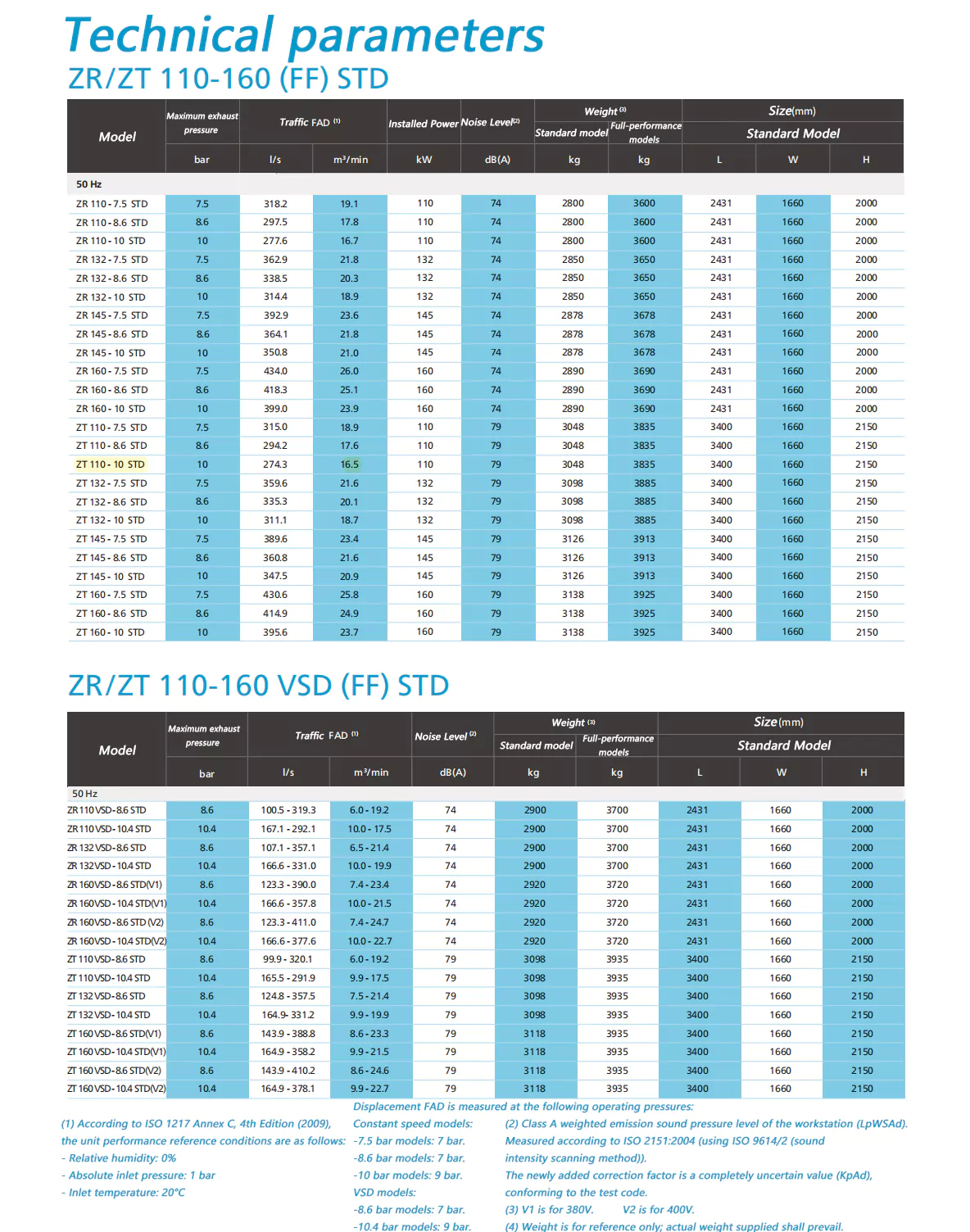

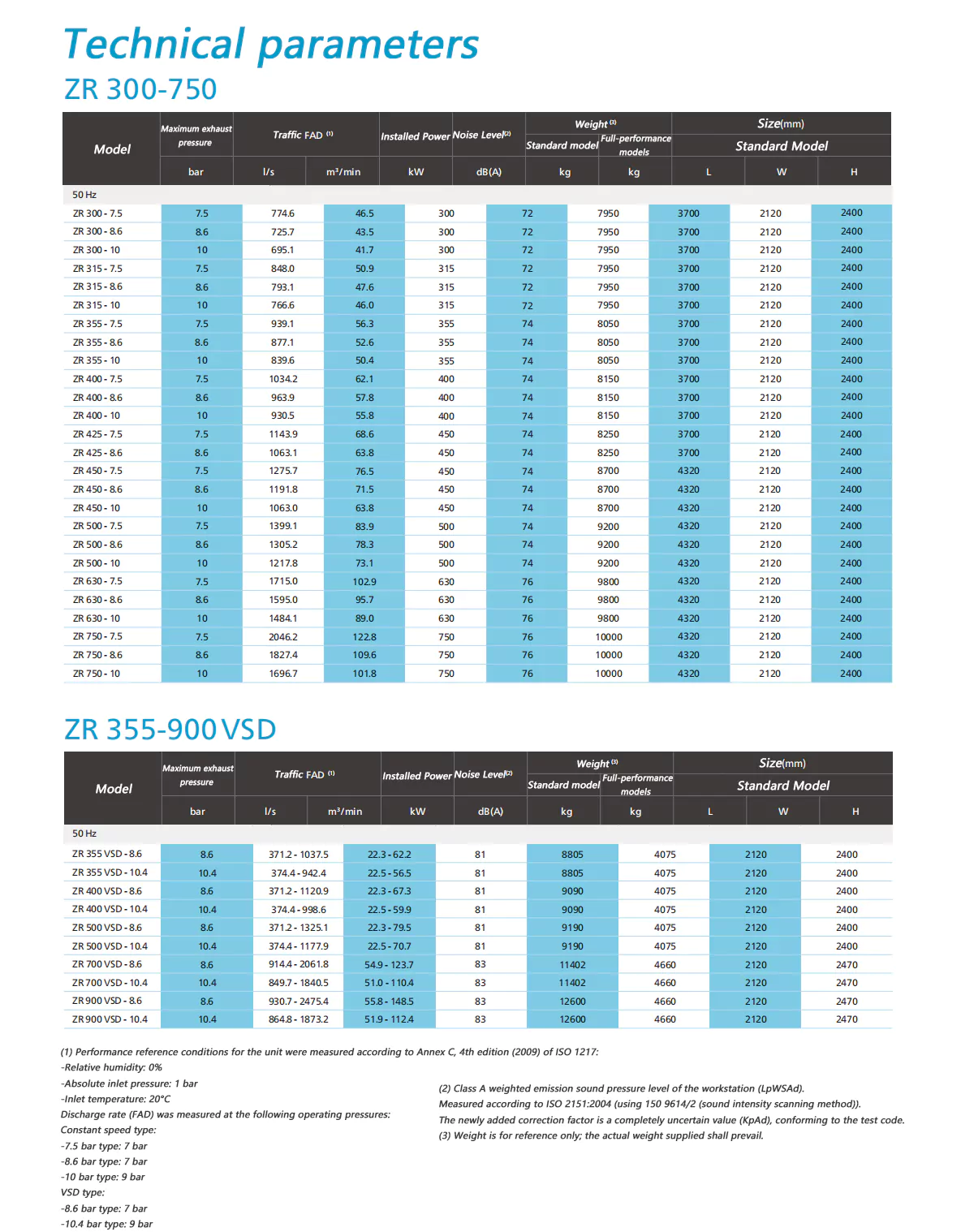

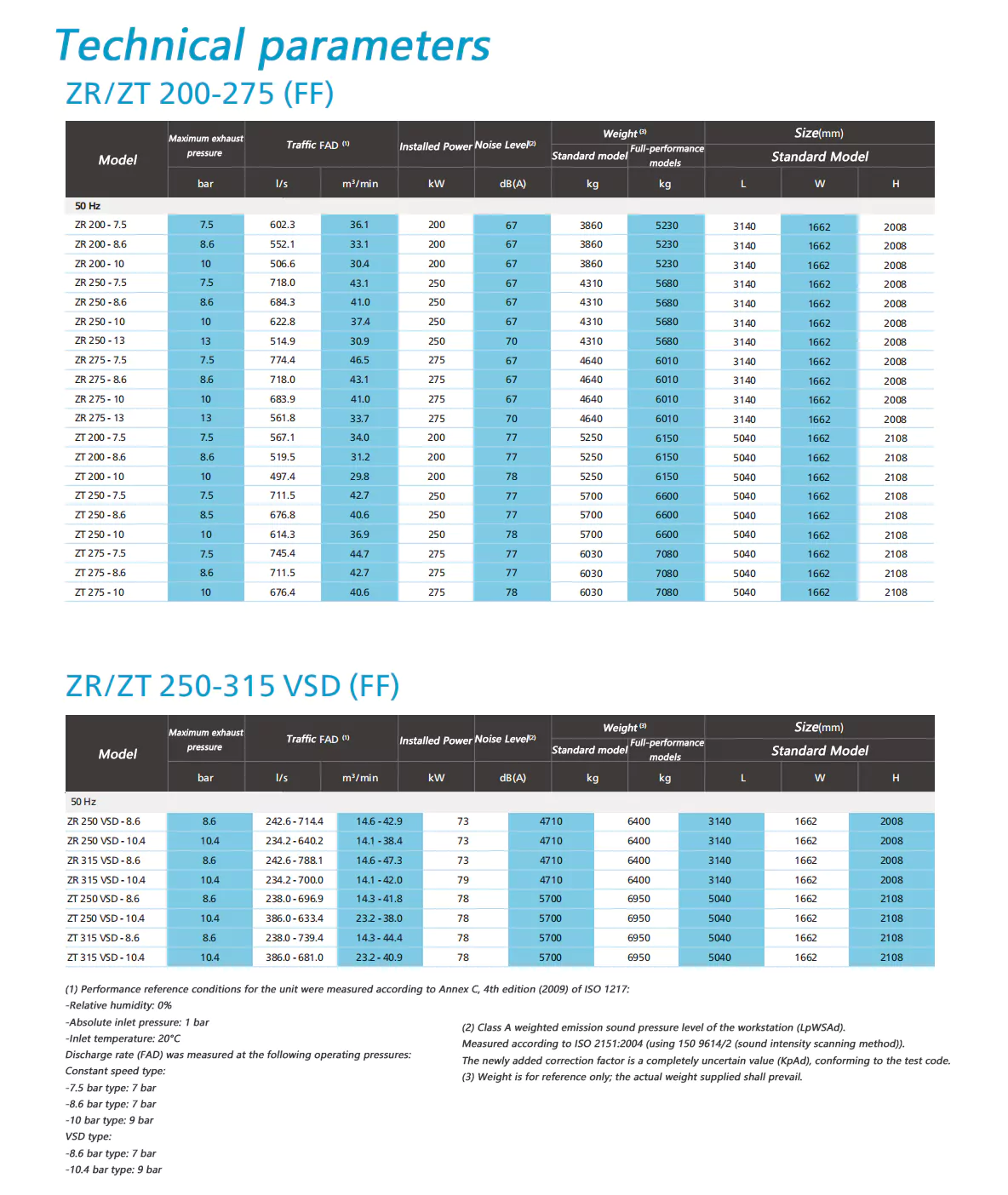

Ydinparametrit

Uppouma: 4,2-148,5 m³/min

Teho: 55-900kw

Toimialan standardi

Öljytöntä ilmaa käytetään monilla teollisuudenaloilla, joilla ilmanlaatu on kriittinen lopputuotteille ja tuotantoprosesseille, mukaan lukien ruoka ja juoma, lääkkeet, petrokemian tuotteet, puolijohteet ja elektroniikka, lääketiede, automaalaus ja tekstiilit. Näissä vaativissa sovelluksissa pienikin öljyn saastuminen voi johtaa kalliisiin seisokkiin tai tuotevaurioihin.

Öljyttömän ilmatekniikan edelläkävijä

Viimeiset 60 vuotta Atlas Copco on omistautunut öljyttömän ruuvipaineilmakompressoriteknologian tutkimukseen ja kehittämiseen ja tuonut markkinoille lukuisia öljyttömiä ilmakompressoreita ja puhaltimia tarjotakseen asiakkailleen puhdasta ilmaa. Jatkuvan tutkimuksen ja kehityksen avulla Atlas Copco on jälleen saavuttanut uuden virstanpylvään ja on ensimmäinen ilmakompressorivalmistaja, joka on onnistunut saavuttamaan LUOKAN 0 sertifikaatin.

Riskien poistaminen

Täyttääkseen asiakkaidensa tiukat vaatimukset Atlas Copco tilasi tunnetun testausorganisaation TÚV:n testaamaan öljyttömät kompressorit ja puhaltimet. TÚV käytti tiukkoja testausmenetelmiä, tutkien kaikkia mahdollisia öljyn muotoja laajalla lämpötila- ja painealueella, eikä se löytänyt jälkeäkään öljystä ulostuloilmavirrassa.

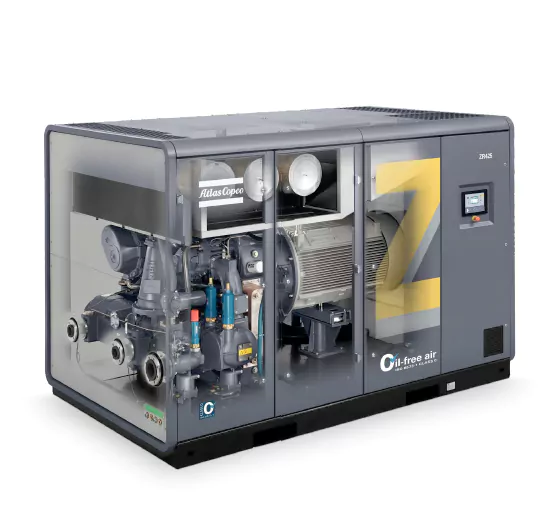

Kypsä Z-öljytön ruuvitekniikka, ZR-vesijäähdytteiset mallit

① Korkealuokkainen öljytön kompressoripää

• Ainutlaatuinen Z-tyyppinen tiivisterakenne takaa puhtaan, korkealaatuisen öljyttömän paineilman.

• Atlas Copcon huippuluokan roottoripinnoite varmistaa korkean tehokkuuden ja kestävyyden.

• Jäähdytystakki.

②Kehittynyt Elektronikon® Unit Controller

• Ohjaa sekä öljytöntä ruuviilmakompressoria että kuivausrumpua samanaikaisesti integroidun ohjausjärjestelmän kautta.

• Tarjoaa järjestelmän yleisen suorituskyvyn tilan seurannan ennakoivien huolto-ohjeiden, vikahälytysten ja turvapysäytystoimintojen avulla.

• Useita näyttökieliä saatavilla.

• Suunniteltu erityisesti kytkettäväksi ES-järjestelmän vaakasuuntaiseen ohjaukseen,

integroitu standardisarjan tietoliikenneprotokollien kanssa.

③Lisää/tyhjennä venttiili

• Ulkoista ilmansyöttöä ei tarvita.

• Mekaanisesti lukitut tulo- ja ilmausventtiilit.

• Erittäin alhainen purkuteho.

④Tehokas jäähdytin ja vedenerotin

• Korroosionkestävä ruostumattomasta teräksestä valmistettu putkinippu.

• Erittäin luotettava robottihitsaus; vuotamaton.

• Alumiiniset tähden muotoiset siivekkeet lisäävät lämmönvaihtoaluetta.

• Labyrinttimuotoinen vedenerotin erottaa kondenssiveden tehokkaasti paineilmasta.

⑤Tehokas moottori + VSD

• TEFC IP55 -moottori estää pölyn ja kemikaalien pääsyn.

• Jatkuva käyttö ankarissa ympäristön lämpötiloissa.

• Suora energiansäästö jopa 35 % taajuusmuuttajamoottorilla (VSD).

• Säädettävä virtausalue 30 % - 100 %.

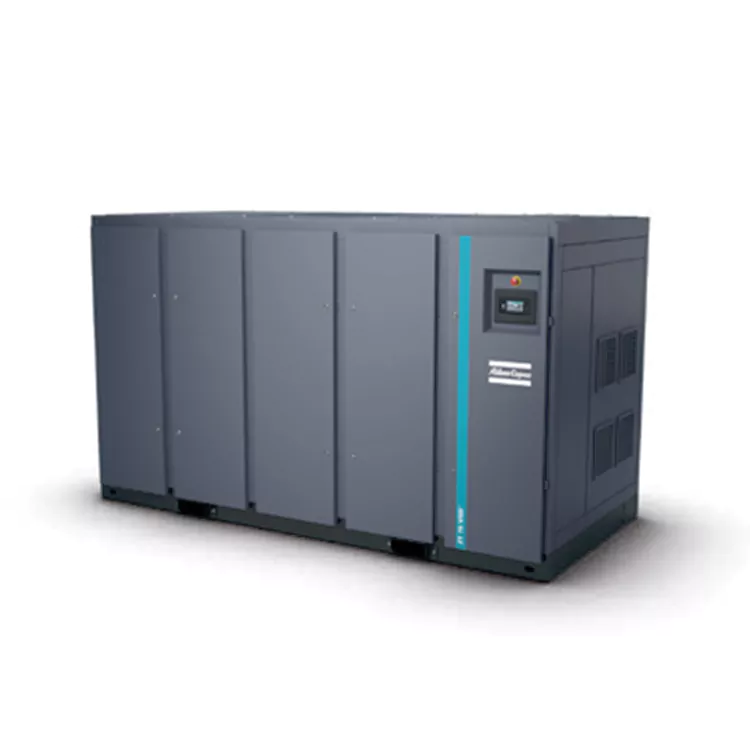

Ilmajäähdytteisessä ZT-mallissa on kattava ja erinomainen muotoilu.

①Käyttää AGMA A5/DIN Grade 5 -vaihteita

• Pitkä käyttöikä

• Pieni lähetyshäviö, vähentää melua ja tärinää.

② Premium-öljytön kompressoriroottori

• Korkealaatuinen öljytön ruuvikompressori tuottaa korkealaatuista ilmaa.

• Erinomainen roottorin pinnoite ja jäähdytysvaippa varmistavat kompressorin yleisen tehokkuuden.

③ Erinomaiset roottorin laakerit

• Säilytä korkea vakaus erilaisissa kuormitusolosuhteissa.

• Mukautuu helposti kuormituksen vaihteluihin.

④Tehokas ilmanjäähdytin

• Ruostumattomasta teräksestä valmistettu esijäähdytin jäähdytyslevyllä.

• Erinomainen lämmönvaihtokyky.

• Helppo puhdistaa.

• Hiljainen, vähän energiaa kuluttava radiaalituuletin.

⑤ Integroitu VSD

• Suora energiansäästö jopa 35 % taajuusmuuttajan (VSD) moottorin avulla.

• Huomattavasti pienemmät purkuhäviöt.

• Ei tuuletusta, mikä estää paineilman hukkaamisen ilmakehään.

• Virtausnopeuden säätöalue 30 % - 100 %.

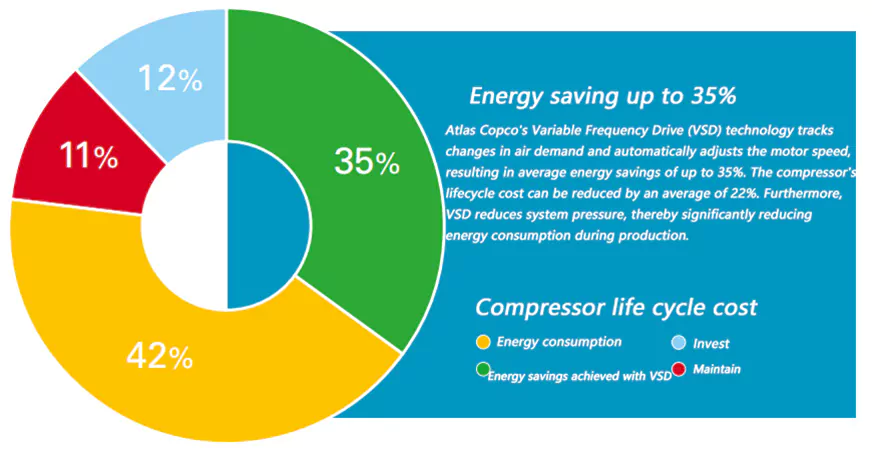

Taajuusmuuttaja (VSD): alentaa energiakustannuksia

Energiankulutus on yli 80 % öljyttömän ruuvi-ilmakompressorin elinkaaren kokonaiskustannuksista. Lisäksi paineilmatuotannossa käytetyn sähkön osuus tehtaan sähkön kokonaiskustannuksista on yli 40 %. Energiakustannusten alentamiseksi Atlas Copco on edelläkävijä Variable Frequency Drive (VSD) -teknologian paineilmateollisuudessa. VSD ei ainoastaan ​​säästä merkittäviä määriä energiaa, vaan myös suojelee ympäristöä tuleville sukupolville. Jatkuvien investointien ansiosta Atlas Copco pystyy tarjoamaan markkinoiden laajimman valikoiman integroituja VSD-kompressoreita.

Atlas Copcon integroidun VSD:n ainutlaatuiset ominaisuudet

1. Elektronikon* ohjaa samanaikaisesti kompressoria ja integroitua invertteriä, mikä varmistaa turvallisen toiminnan.

2. VSD tarjoaa joustavan paineen valinnan välillä 4-10 bar, mikä vähentää sähkökustannuksia.

3. Räätälöity invertteri ja moottori (suojatuilla laakereilla) tarjoavat korkean hyötysuhteen koko nopeusalueella.

4. Moottori on suunniteltu erityisesti hitaille nopeuksille, ottaen täysin huomioon sekä moottorin että kompressorin jäähdytysvaatimukset alhaisilla nopeuksilla.

5. Kaikki Atlas Copco VSD -kompressorit ovat sertifioituja ja lisensoituja. Kompressorin toiminta ei vaikuta ulkoisiin laitteisiin ja päinvastoin.

6. Vahvistetut mekaaniset komponentit varmistavat, että avainkomponenttien toimintanopeusaluetta ohjataan kriittisten tärinätasojen alapuolelle.

7. Sähköiseen ohjauskaappiin sisäänrakennettu korkean hyötysuhteen invertteri varmistaa vakaan kompressorin toiminnan ympäristön lämpötiloissa aina 50°C:een asti (vakiokäyttölämpötila 40°C asti).

8. Ei ole "nopeusikkunaa", joka lisää energiankulutusta tai vaikuttaa nettopaineen vakauteen; kompressorin kaasun virtausnopeuden säätöalue on niinkin alhainen kuin 75 %.

9. Putkiston paineenvaihtelut tulee pitää 0,10 baarin (1,5 psi) sisällä.

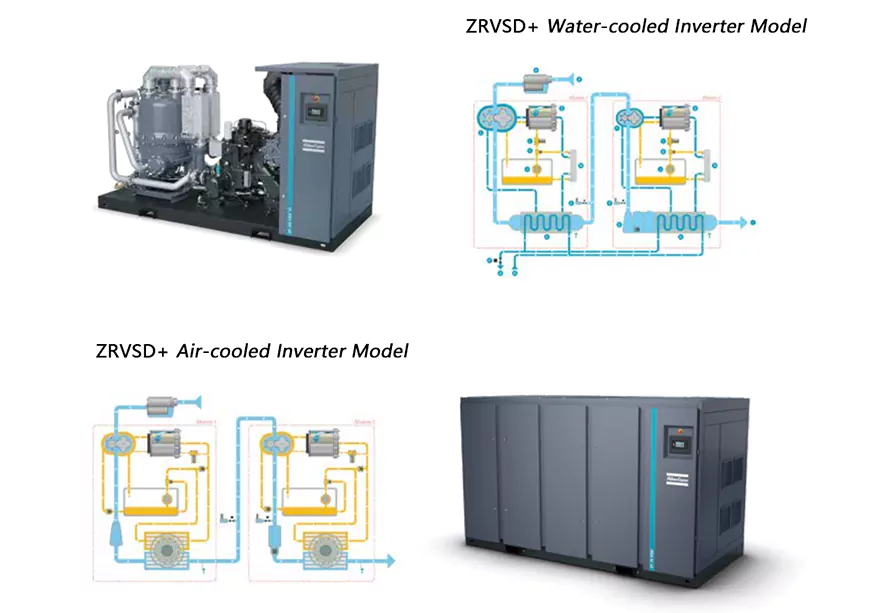

Atlas Copco ZVSD+ -kaksoiskestomagneettitaajuusmuuttaja

• Oil-Free Screw Air Compressor ottaa käyttöön uuden sukupolven erittäin tehokkaita kompressoripäitä puristustehokkuuden parantamiseksi.

• Jokainen korkeapaineinen ja matalapaineinen kompressoripää on varustettu IP66:n korkean hyötysuhteen kestomagneettimoottorilla (IE5), joka säätää nopeutta reaaliajassa paineilmatarpeen muutosten mukaan, mikä säästää energiaa ja parantaa tehokkuutta.

• Luotettavat öljyvoideltu laakerit.

• Atlas Copcon räätälöity taajuusmuuttaja mahdollistaa suuren virtausnopeuden taajuuden säädön välillä 20 % - 100 %.

• Kompakti rakenne säästää asennustilaa.
