Matalapaineinen öljytön ruuviilmakompressori

Ammattimaisena toimittajana DECHUAN tarjoaa kestävän matalapaineisen öljyttömän ruuviilmakompressorin.

Tuotteen edut

Huoltovapaa käyttöjärjestelmä

• Huoltovapaa, täysin suljettu, mikä estää pölyn ja roskien pääsyn sisään

• Se sopii ankariin ympäristöihin

• Tehokas vaihteisto ilman kytkimien tehon menetystä

• Normaalimallin suurin käyttöympäristön lämpötila on 46˚C ja korkean lämpötilan mallissa 55˚C

Erittäin tehokas moottori

• Moottorin hyötysuhdeluokka IE4

• Suojausluokka IP55, eristysluokka F, lämpötilan nousuluokka B

• Ei-vetopää käyttää rasvavoideltuja huoltovapaita laakereita

•  Matalapaineinen öljytön ruuviilmakompressori sopii jatkuvaan käyttöön ankarissa ympäristöissä

Tukeva pyörivä öljynsuodatin

• Suodata tehokkaasti öljyn epäpuhtaudet osien käyttöiän pidentämiseksi

•Öljynsuodatin on varustettu ohitusventtiilillä

• Itsenäinen supersuuri suunniteltu öljynjäähdytin ja jälkijäähdytin

•Roottorin ulostulon alhainen lämpötila varmistaa öljyn pitkän käyttöiän

• Sisäänrakennettu mekaaninen höyry-veden erotin voi poistaa lähes 100 % lauhdevedestä

•Stressiä lieventävä rakenne eliminoi lämpöshokin lämmönvaihtimessa

Elektronikon® kosketusnäyttöohjain

•Kauko-ohjain, hälytyslähtö, huolto- ja huoltosuunnitelmat sekä verkkodiagnoosi ovat kaikki saatavilla

•Sisäänrakennettu Smartlink-etädiagnoosi maksimoi ilmakompressorijärjestelmän suorituskyvyn ja säästää energiaa

• Useiden kompressorien diagnoosi (2, 4 ja 6 yksikköä yhteisohjauksessa ovat valinnaisia)

• Raskaaseen käyttöön tarkoitettu ilmanottosuodatin

•Matalapaineinen öljytön ruuviilmakompressori voi poistaa 99,9 % karkeasta pölystä, mikä parantaa kompressorin osien suojaa

• Erittäin pitkä käyttöikä

Atlas GL 37-75:ssä on erinomainen hyötysuhde, erinomainen paineilman laatu, alhainen energiankulutus vakaissa kaasun käyttöolosuhteissa sekä älykkäät ominaisuudet, jotka takaavat tehokkuuden ja luotettavuuden. Elektronikon"-kosketusohjain on otettu käyttöön, ja siinä on SMARTLINKin tarjoamat reaaliaikaiset etädiagnoosi- ja optimointiehdotukset sekä OPCUA integroitavaksi tuotantojärjestelmiin.

Atlas GL 37-75:n tekniset parametrit

Atlas GL 37-75:n tekniset mitat

Pääparametrit

Yksikön suorituskykyparametrit mitataan standardin ISO1217, liitteen C ja 2009 mukaisesti

Työaseman äänenpainetason testi: LpWSA (ref 20 μPa) dB(A) (virhe: 3dB(A))

Melutaso mitataan ISO2151- ja ISO9614-standardien mukaisesti

FAD on mitattu seuraavilla työpaineilla: 5 bar 5,5 bar mallissa

Viitekäyttöolosuhteet: Absoluuttinen imupaine: 1 bar

Imuilman lämpötila: 20°C

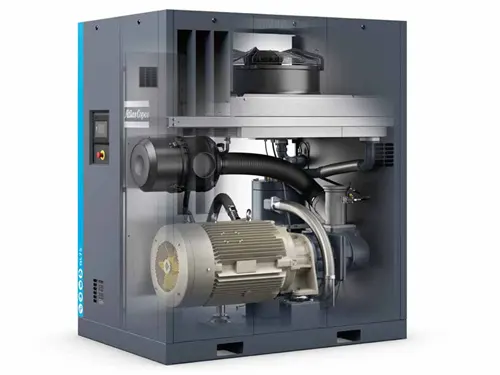

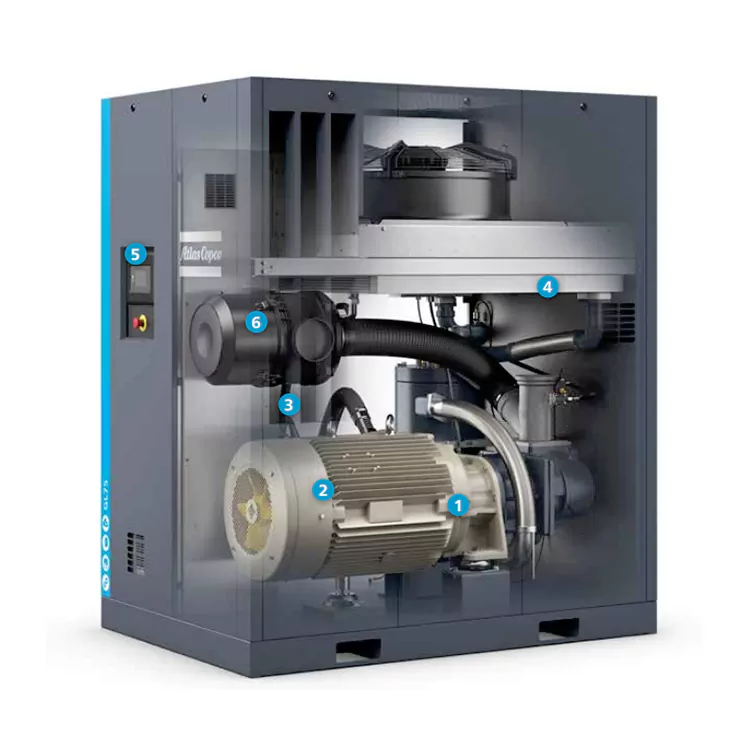

Atlas GL 37-75 -ilmakompressorin päärakenne

1. Pääyksikön osa: Se sisältää imuventtiilin, pakoventtiilin, voimansiirtojärjestelmän jne., joita käytetään ilman sisäänoton, puristuksen ja pakokaasun aikaansaamiseen.

2. Apujärjestelmiä: mukaan lukien voiteluöljyjärjestelmä, jäähdytysvesijärjestelmä, sähköinen ohjausjärjestelmä jne., käytetään varmistamaan ilmakompressorin normaali toiminta.

Atlas GL 37-75 -ilmakompressorin työprosessi

1. Käynnistysvaihe: Kun virtapainiketta painetaan, elektroninen ohjausjärjestelmä käynnistää automaattisesti ilmakompressorin voitelujärjestelmän ja jäähdytysvesijärjestelmän. Samanaikaisesti imuventtiili avautuu ja ilma pääsee pääyksikön sisälle.

2. Puristusvaihe: Kun ruuviroottori pyörii, pääyksikön sisällä olevaan ilmaan kohdistuu puristusvoima, ja paine kasvaa vähitellen. Tässä vaiheessa pakoventtiili suljetaan, jotta painekaasu ei virtaa takaisin.

3. Pakokaasuvaihe: Kun asetettu painearvo saavutetaan, elektroninen ohjausjärjestelmä aktivoi automaattisesti pakoventtiilin puristetun kaasun poistamiseksi. Sillä välin imuventtiili suljetaan ja matalapaineinen öljytön ruuviilmakompressori siirtyy odottamaan seuraavaa käynnistystä.

4. Sammutusvaihe: Kun ilmakompressorin toiminta on pysäytettävä, paina sammutuspainiketta. Elektroninen ohjausjärjestelmä sammuttaa voitelujärjestelmän ja jäähdytysvesijärjestelmän ja sulkee asteittain imu- ja pakoventtiilin. Lopulta ilmakompressori lakkasi toimimasta kokonaan.

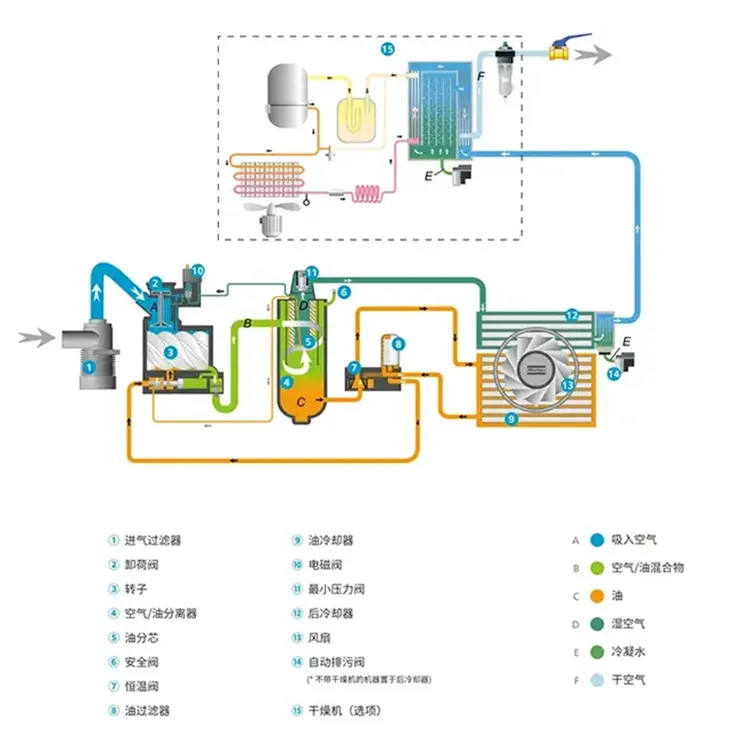

Atlas GL 37-75 ilmakompressorin toimintakaavio
