Tuotteen Kuvaus

Energiatehokkaiden teollisten tuotantolinjojen rakentamiseksi suora hankinta ammattimaisista kiinalaisista VSD-energiaa säästävistä öljyruiskutettujen ruuvikompressorien valmistajista on ihanteellinen valinta. DECHUAN integroi edistykselliset taajuusmuuttajat vaihteistolla sisäisen kitkan vähentämiseksi. Tämä järjestelmä estää korkean käynnistysvirran iskuja ja varmistaa laitoksen keskeytymättömän vakaan toiminnan.

Mikä tekee VSD-tekniikasta parhaan valinnan nykyaikaisille tehtaille?

Perinteiset kiinteänopeuksiset ilmakompressorit toimivat binäärisellä kuormitus/purkujaksolla. Kun tehtaan ilmantarve laskee, kompressori jatkaa toimintaansa täydellä nopeudella kuluttaen jopa 70 % nimellistehostaan ja tuottamatta paineilmaa. Tämä joutokäyntitila on yksi suurimmista energiajätteen lähteistä nykyaikaisessa tuotannossa.

VSD-energiaa säästävä öljyruiskutettu ruuvikompressori ratkaisee tämän perustavanlaatuisen tehottomuuden käyttämällä korkeataajuista muuttuvan nopeuden taajuusmuuttajaa. Tyhjäkäynnin sijaan sisäinen Elektronikonin liukuva näppäinnäytön ohjain rekisteröi hetkelliset painehäviöt putkistoverkostossa ja säätää välittömästi moottorin pyörimisnopeutta. Tämä varmistaa, että ilman tuotto vastaa laitoksen kulutuskäyrää reaaliajassa, mikä eliminoi täysin kuormittamattoman virrankulutuksen.

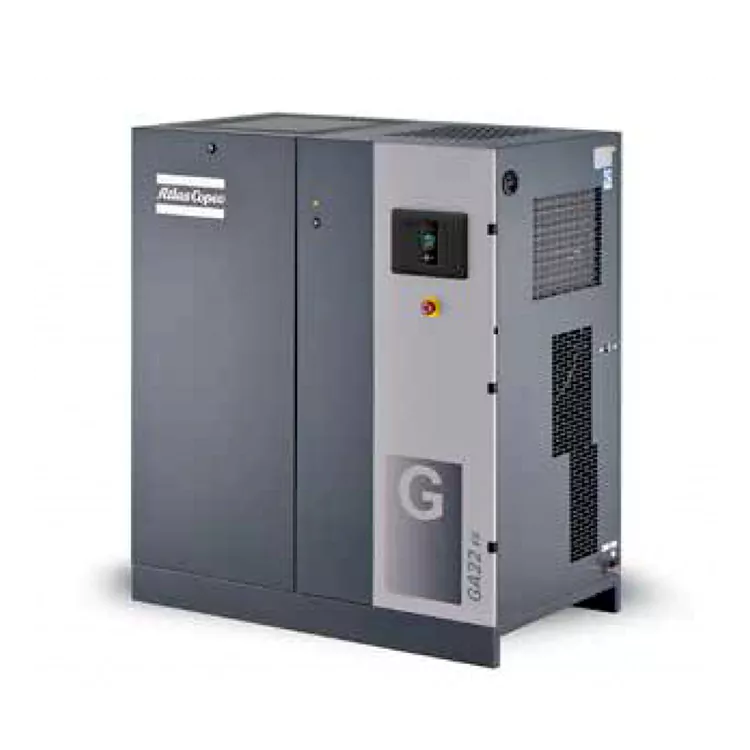

VSD Energy-Saving Oil-Injected Screw Compressor

Tärkeimmät tekniset tiedot

Tekniset luokituksemme pysyvät täysin läpinäkyvinä ja tehtaalla testattu tiukkojen kansainvälisten vertailuarvojen mukaisesti varmistaakseen pitkän aikavälin kentän vakauden:

GA-sarjan tekniset parametrit

Malli	Suurin käyttöpaine bar(e)	Max työpaine psi	FAD Virtaus l/s	FAD Virtaus m³/min	FAD Flow cfm	Moottorin teho kW	Moottorin teho hv	Melutaso dB(A)	Paino Normaali kg	Paino Vakio lbs	Paino Täysi suorituskyky kg	Paino Täysi suorituskyky lbs	Ulostulon koko
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Yksikön suorituskykyparametrit testattu standardin ISO 1217, Ed.3, liitteen C-1996 mukaisesti. Melutaso on ISO 2151 / Pneurop / CagiPN8NTC2 mukainen.

Viitetestiolosuhteet:

· Absoluuttinen tulopaine: 1 bar

· Tuloilman lämpötila: 20°C Sisäänrakennetun kuivaimen painekastepiste mallille GA 11-26: 5°C

FAD-virtaus mitattuna alle käyttöpaineissa:

· 7,5 baarin mallit testattu 7 baarilla

· 8,5 baarin mallit testattu 8 baarilla

· 10,5 baarin mallit testattu 10 baarilla

· 13 baarin mallit testattu 12,5 baarilla

GA11/15/18/22/26*/30 integroitujen kuivausrumpumallien tietotaulukko

Malli	Suurin käyttöpaine - vakiotanko(e)	Max käyttöpaine - Vakio psig	Suurin työpaine - Täysi suorituskyky bar(e)	Max työpaine - Täysi suorituskyky psig	FAD Virtaus l/s	FAD Virtaus m³/min	FAD Flow cfm	Moottorin teho kW	Moottorin teho hv	Melutaso dB(A)	Paino Normaali kg	Paino Täysi suorituskyky kg	Ulostulon koko
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

VSD Energy-Saving Oil-Injected Screw Compressor

Yksikön suorituskykyparametrit testattu ISO 1217, Ed.3, liitteen C-1996 mukaisesti Melutaso on ISO 2151 / Pneurop / CagiPN8NTC2 mukainen.

Viitetestiolosuhteet:

· Absoluuttinen tulopaine: 1 bar

· Tuloilman lämpötila: 20°C Sisäänrakennetun kuivaimen painekastepiste GA 11*-30:lle: 2°C ~ 3°C

FAD-virtaus mitattuna alle käyttöpaineissa:

· 7,5 baarin mallit testattu 7 baarilla

· 8,5 baarin mallit testattu 8 baarilla

· 10,5 baarin mallit testattu 10 baarilla

· 13 baarin mallit testattu 12,5 baarilla

Toimialojen väliset sovellukset

Vaihteleva ilmantarve raskaassa tuotannossa pakottaa usein vakiokompressorit käymään kuormittamattomina, mikä kuluttaa jopa 30 % enemmän sähköä. VSD-energiaa säästävä öljyruiskutettu ruuvikompressori säätää moottorin toimintanopeudet dynaamisesti vastaamaan reaaliaikaisia ilmatarpeita ja ratkaisee järjestelmän paineen alenemisen eri teollisuudenaloilla:

Elektroniikka ja puolijohteiden tuotanto

Antaa tasaisen, keskeytymättömän aerodynaamisen paineen nopeille keräilylinjoille. Se estää järjestelmän painehäviöt ja varmistaa vakaan koneen kalibroinnin.

Farmaseuttiset ja kemialliset tehtaat

VSD Energy-Saving Oil-Injected Screw Compressor

Käytetään hukkalämmön talteenottojärjestelmien rinnalla tuottamaan kuumaa vettä jopa 90°C asti kattilan syöttöveden esilämmitykseen pitäen samalla toisen vaiheen imulämpötilat vakaana 40°C:ssa.

Raskaiden koneiden valmistus

Tarjoaa korkeavirtausilmaa ja käyttää sisäistä vedenkiertosilmukkaa yli 70 °C:n jatkuvaan prosessiveteen, mikä alentaa tehtaan lämpöenergian kokonaiskustannuksia.

Miksi valita DECHUAN toimittajaksesi?

DECHUAN toimii kattavana aerodynaamisten järjestelmien palveluntarjoajana, joka on erikoistunut toimitusketjun optimointiin, räätälöityihin järjestelmäasetteluihin ja pitkäaikaisiin energiaa säästäviin jälkiasennuksiin.

Todistettu alueellinen mittakaava

DECHUAN, jonka pääkonttori on Shanghaissa, on palvellut Itä-Kiinan markkinoita yli kuuden vuoden ajan. Sen vuotuinen myyntimäärä on yli 50 miljoonaa RMB ja tukee tuhansia valmistusyrityksiä.

Rapid-Response Service Network

Minimoimme etäisyyden paikallisiin asiakkaisiin hajautettujen markkinointikeskusten avulla. Takaamme 10 minuutin puhelinvastauksen, 1 tunnin paikallisen paikan päällä tapahtuvan teknikon käyttöönoton, kuukausittaiset puhelintarkastukset ja neljännesvuosittaiset paikan päällä tehtävät fyysiset koneiden tarkastukset.

Tuotteen laitteiston UKK

K: Kuinka pystysuoran erottimen rakenne estää öljyn kulkeutumisen äkillisten kuormitusmuutosten aikana?

V: Pystyrakenne hyödyntää mekaanista keskipakoerotusta yhdistettynä korkeatiheyksiseen mikrokuitusuodatinelementtiin. Tämä pitää öljyn kokonaiskulutuksen alle 0,01 ppm:ssä, vaikka ilman nopeus vaihtelee jyrkästi suurten volyymien kysynnän muutosten aikana.

K: Mikä on vaihteiston huoltoetu hihnakäyttöön verrattuna?

V: Vaihteisto poistaa vaihteiston luistohäviöt, jännityksen heikkenemisen ja tavanomaisen hihnan kulumisen. Tämä rakenteellinen järjestely lisää pitkän aikavälin mekaanista tehokkuutta yli 2 %, mikä edellyttää vain perusvoiteluaineen vaihtoa tuhansien käyttötuntien aikana.

K: Miksi hammaspyöräkäyttöinen VSD-asetus on parempi kuin hihnakäyttöinen taajuuskompressori?

V: Hihnakäytöt kärsivät 2–5 %:n kitkavaihteiston häviöstä ja luistavat vanhetessaan, erityisesti nopeiden nopeuden muutosten aikana. Integroitu vaihteisto VSD-energiaa säästävässä öljyruiskutetussa ruuvikompressorissamme varmistaa 99 %:n tasaisen voimansiirron ja poistaa hihnan säädön seisokit kokonaan.
