Tuotteen Kuvaus

Maksimoi tilan tehokkuus tilaamalla integroitu öljyruiskutettu ruuvikompressori DECHUANilta. Full Feature -asettelu sisältää integroidun kuivausrummun, jonka kastepistepaineluokitus on 5 °C ja joka tuottaa kuivaa, puhdasta ilmaa, joka suojaa alavirran työkaluja ruostevaurioilta.

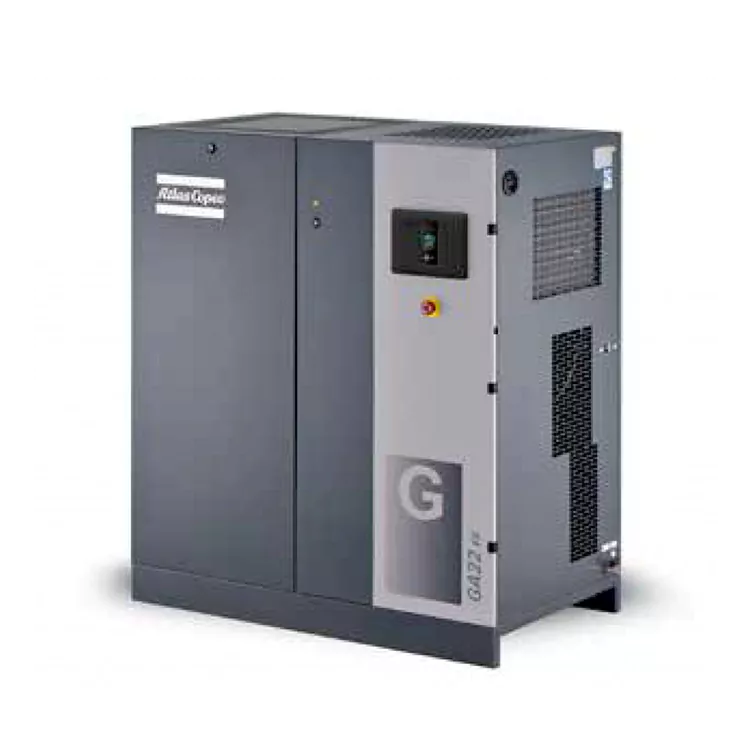

Integrated Oil-Injected Screw Compressor

Miksi hukkaa aikaa hankkia erilliset kuivaimet, suodattimet ja säiliöt?

Perinteisissä ilmajärjestelmissä komponentit hankitaan erikseen, mikä vaatii laajaa lattiatilaa ja monimutkaisia toisiinsa liitettyjä putkistoja. Tämä moniliitosmenetelmä aiheuttaa usein virtausvastuksen ja mahdolliset ilmavuotoreitit. Tuote ratkaisee tämän monimutkaisuuden sijoittamalla ruuvielementin, ilmasäiliön, tehokkaan öljynerottimen ja kylmäaineen kosteuskuivaimen yhteen äänieristettyyn kaappiin.

Tämä kompakti muotoilu minimoi jalanjäljen ja eliminoi ulkoisen putkiston. Sijoita yksikkö myymälän lattialle, liitä pääsähkönsyöttö- ja ilmanpoistosarja, niin laitoksellasi on välitön pääsy viileään, kuivaan, erittäin puhtaaseen paineilmaan.

Integrated Oil-Injected Screw Compressor

Tila- ja asennuksen pullonkaulojen ratkaiseminen nykyaikaisissa työpajoissa

Perinteisen paineilmajärjestelmän asentaminen edellyttää useiden erillisten komponenttien yhdistämistä – mukaan lukien kompressori, ilmasäiliöt, pyöräilykuivaimet ja hienot öljynsuodattimet – käyttämällä laajaa kenttäputkistoverkostoa. Tämä asettelu ei vain vie suuria määriä arvokasta työpajan lattiatilaa, vaan lisää myös ilmavuotojen riskiä jokaisessa kierreliitoksessa, mikä aiheuttaa järjestelmän paineen laskua ja pakottaa sinut palkkaamaan kalliita paikallisia putkiasentajia asennukseen.

Kompressori ratkaisee nämä tila- ja asennusongelmat täysin. Sijoittamalla kaikki tarvittavat ilmankäsittelylaitteet yhdelle kompaktille rungolle tämä avaimet käteen -järjestelmä vähentää asennustyökustannuksia jopa 70 %. Se saapuu laitoksellesi täysin johdotettuna, putkistettuna ja valmiiksi käyttöön otettuna, mikä tarkoittaa, että tiimisi tarvitsee vain liittää päävirtajohto ja poistoputki aloittaakseen puhtaan, kuivan, korkealaatuisen paineilman toimittamisen tuotantolinjallesi.

Tekniset parametrit

Integroidun öljyruiskutetun ruuvikompressorin integroidut yksiköt on suunniteltu jatkuvaan toimintaan, ja niissä yhdistyvät raskaat komponentit ja erittäin pieni koko:

GA-sarjan tekniset parametrit

Malli	Suurin käyttöpaine bar(e)	Max työpaine psi	FAD Virtaus l/s	FAD Virtaus m³/min	FAD Flow cfm	Moottorin teho kW	Moottorin teho hv	Melutaso dB(A)	Paino Normaali kg	Paino Vakio lbs	Paino Täysi suorituskyky kg	Paino Täysi suorituskyky lbs	Ulostulon koko
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Yksikön suorituskykyparametrit testattu standardin ISO 1217, Ed.3, liitteen C-1996 mukaisesti. Melutaso on ISO 2151 / Pneurop / CagiPN8NTC2 mukainen.

Viitetestiolosuhteet:

· Absoluuttinen tulopaine: 1 bar

· Tuloilman lämpötila: 20°C Sisäänrakennetun kuivaimen painekastepiste mallille GA 11-26: 5°C

FAD-virtaus mitattuna alle käyttöpaineissa:

· 7,5 baarin mallit testattu 7 baarilla

· 8,5 baarin mallit testattu 8 baarilla

· 10,5 baarin mallit testattu 10 baarilla

· 13 baarin mallit testattu 12,5 baarilla

GA11/15/18/22/26*/30 integroitujen kuivausrumpumallien tietotaulukko

Malli	Suurin käyttöpaine - vakiotanko(e)	Max käyttöpaine - Vakio psig	Suurin työpaine - Täysi suorituskyky bar(e)	Max työpaine - Täysi suorituskyky psig	FAD Virtaus l/s	FAD Virtaus m³/min	FAD Flow cfm	Moottorin teho kW	Moottorin teho hv	Melutaso dB(A)	Paino Normaali kg	Paino Täysi suorituskyky kg	Ulostulon koko
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Yksikön suorituskykyparametrit testattu ISO 1217, Ed.3, liitteen C-1996 mukaisesti Melutaso on ISO 2151 / Pneurop / CagiPN8NTC2 mukainen.

Viitetestiolosuhteet:

· Absoluuttinen tulopaine: 1 bar

· Tuloilman lämpötila: 20°C Sisäänrakennetun kuivaimen painekastepiste GA 11*-30:lle: 2°C ~ 3°C

FAD-virtaus mitattuna alle käyttöpaineissa:

· 7,5 baarin mallit testattu 7 baarilla

· 8,5 baarin mallit testattu 8 baarilla

· 10,5 baarin mallit testattu 10 baarilla

· 13 baarin mallit testattu 12,5 baarilla

Todistettu rakenteellinen etu: ei kalliita asennusvaatimuksia

Integrated Oil-Injected Screw Compressor

Investointi DECHUANin integroituun öljyruiskutettuun ruuvikompressoriin yksinkertaistaa laitoksesi päivittämistä. Vakiojärjestelmät vaativat erilliset betonityynyt, laajan kupariputkiston ja erilliset sähköliitännät jokaiselle laitteistolle.

DECHUAN-järjestelmä on täysin esijohdotettu ja esiputkitettu tehtaallamme, mikä lyhentää asennusaikaa päivistä tunteihin. Siinä on kestävä, tärinäeristetty pohjalevy, joka voidaan sijoittaa mille tahansa tasaiselle teollisuusbetonilattialle ilman ankkuripultteja tai erikoisperustuksia.

Teknisten hankintojen UKK

K: Lisääkö ruuvikompressorin integroitu kuivausmoduuli kokonaisenergiakustannuksia?

V: Älykäs ohjaimemme koordinoi kuivaimen toiminnan kompressorin kuormitustilan kanssa. Pienemmillä tuotantojaksoilla kuivausrumpu skaalaa jäähdytystehonsa vastaamaan pienentynyttä ilmamäärää, mikä estää tarpeettoman virrankulutuksen.

K: Kuinka sisäänrakennettu häviötön elektroninen tyhjennysventtiili toimii?

V: Toisin kuin halpoja ajastettuja solenoidipoistoputkia, jotka puhaltavat arvokasta paineilmaa jäteputkeen muutaman minuutin välein, integroidun öljyruiskutetun ruuvikompressorin elektroninen tyhjennys käyttää sisäistä nestetason anturia. Se avautuu vain, kun kondenssivesisäiliö on täynnä ja vapauttaa kerääntynyttä vettä tuhlaamatta järjestelmän ilmanpainetta.

K: Onko suodattimien vaihtaminen helppoa näin kompaktissa kaappirakenteessa?

V: Kyllä, kotelossa on pikavapautettavat nosto-ovet, jotka tarjoavat täyden pääsyn kaikkiin tarvikkeisiin. Öljynerotin, ilmansuodatinelementti ja rivissä olevat aktiivihiililohkot on sijoitettu nopeaa ja suoraviivaista huoltoa varten.
