Tuotteen Kuvaus

Jos haluat rakentaa ympäristöystävällisen tuotantolinjan, joka noudattaa maailmanlaajuisia kaksoishiilen vaatimuksia, ostaminen sertifioiduilta kiinalaisilta 55–900 kW Eco Oil-Free Screw Compressor -toimittajilta on fiksu valinta. DECHUANin öljytön muotoilu eliminoi öljyn hävittämisen tarpeen, mikä auttaa maailmanlaajuisia tehtaita saavuttamaan tiukat yritysvastuutavoitteet.

Piilotetun energiajätteen muuttaminen todelliseksi taloudelliseksi tuotoksi

Yli 80 % ilmakompressorin käyttämästä sähköenergiasta muunnetaan suoraan lämmöksi. Vakioasennuksissa tämä lämpöenergia yksinkertaisesti karkotetaan ympäristöön jäähdytystornien tai lämpöpatterien kautta, kun taas laitos käyttää ylimääräistä rahaa maakaasuun tai sähköön teollisuuden prosessiveden tai työntekijöiden suihkujen lämmittämiseen.

Tämä 55-900 kW Eco-öljytön ruuvikompressori vangitsee tämän menetetyn lämmön tehokkaasti:

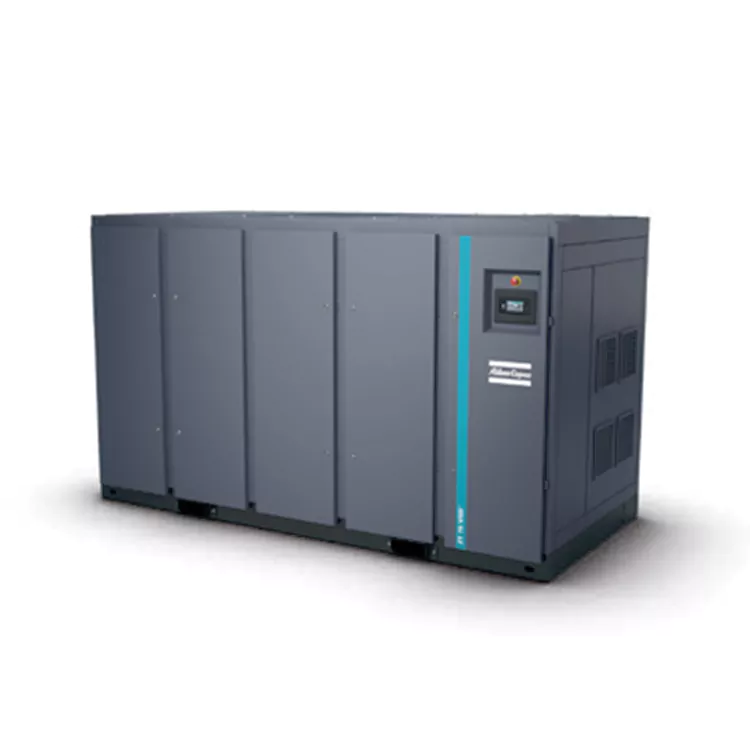

55-900kw Eco Oil-Free Screw Compressor

• Integroidut lämmöntalteenottokannattimet: Kestävät, eristetyt vesisilmukat liitetään suoraan kompressorin lämpöpiireihin hukkalämmön talteenottamiseksi turvallisesti.

• 90°C kuuman veden tuotanto: Tuottaa korkean lämpötilan vettä, joka sopii rakennusten talvilämmitykseen, kattilan esilämmitykseen tai käänteisosmoosijärjestelmiin.

• Dual-Carbon-säädöstenmukaisuus: Vähentää riippuvuutta fossiilisten polttoaineiden kattiloista, mikä vähentää tehtaan kasvihuonekaasupäästöjä.

Järjestelmän suorituskykymatriisi

• Siirtokapasiteetti: 4,2 - 148,5 m³/min puhtaan ilman tuotto

• Tehokokoonpano: 55 kW - 900 kW skaalautuvat kokoonpanot

• Vesisilmukan lähtölämpötila: jatkuvasti yli 70 °C - 90 °C laitoksen asennuksen perusteella

• Ilmanlaatusertifikaatti: TÜV-sertifioitu CLASS 0 nollaöljyjälkitoimitus

55-900kw Eco Oil-Free Screw Compressor

ZR/ZT 55-90 (FF) STD

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Asennettu teho (kW)	Melutaso (dB(A))	Vakiopaino (kg)	Paino - Täysi suorituskyky (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR 55 -7.5STD	7.5	169.7	10.2	55	72	2245	2685	2230	1660	2000
ZR 55 -8.6STD	8.6	156.6	9.4	55	72	2245	2685	2230	1660	2000
ZR 55-10STD	10	140.9	8.5	55	72	2245	2685	2230	1660	2000
ZR 75 -7.5STD	7.5	224.7	13.5	75	72	2385	2825	2230	1660	2000
ZR 75 -8.6STD	8.6	214.9	12.9	75	72	2385	2825	2230	1660	2000
ZR 75 -10STD	10	205.0	12.3	75	72	2385	2825	2230	1660	2000
ZR 90 -7.5STD	7.5	267.2	16.0	90	72	2334	2774	2230	1660	2000
ZR 90 -8.6STD	8.6	250.9	15.1	90	74	2334	2774	2230	1660	2000
ZR 90-10STD	10	236.5	14.2	90	74	2334	2774	2230	1660	2000
ZT 55 -7.5STD	7.5	166.4	10.0	55	78	2810	3055	2630	1660	2150
ZT 55 -8.6STD	8.6	153.2	9.2	55	78	2810	3055	2630	1660	2150
ZT 55 -10STD	10	137.6	8.3	55	78	2810	3055	2630	1660	2150
ZT 75 -7.5STD	7.5	221.3	13.3	75	78	2930	3175	2630	1660	2150
ZT 75 -8.6STD	8.6	211.6	12.7	75	78	2930	3175	2630	1660	2150
ZT 75 -10STD	10	201.6	12.1	75	78	2930	3175	2630	1660	2150
ZT 90 -7.5STD	7.5	263.9	15.8	90	79	2940	3185	2630	1660	2150
ZT 90 -8.6STD	8.6	247.5	14.9	90	79	2940	3185	2630	1660	2150
ZT 90 -10STD	10	233.1	14.0	90	79	2940	3185	2630	1660	2150

ZR/ZT 75-90 VSD (FF) STD

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Melutaso (dB(A))	Vakiopaino (kg)	Paino - Täysi suorituskyky (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR 75 VSD -8.6 STD	8.6	74,7-229,4	4.5-13.8	73	2219	2659	2230	1660	2000
ZR 75 VSD -10.4 STD	10.4	81,7-202,9	4.9-12.2	73	2219	2659	2230	1660	2000
ZR 90 VSD -8.6 STD	8.6	74,1-282,5	4.4-16.9	73	2270	2710	2230	1660	2000
ZR 90 VSD -10.4 STD	10.4	75,5-250,5	4,5-15,0	73	2270	2710	2230	1660	2000
ZT 75 VSD -8.6 STD	8.6	71,2-226,0	4.3-13.6	78	2795	3040	2630	1660	2150
ZT 75 VSD -10.4 STD	10.4	78,2-199,6	4,7-12,0	78	2795	3040	2630	1660	2150
ZT 90 VSD -8.6 STD	8.6	70,6-279,1	4.2-16.7	79	2855	3100	2630	1660	2150
ZT 90 VSD -10.4 STD	10.4	72,0-247,1	4.3-14.8	79	2855	3100	2630	1660	2150

Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:

· Suhteellinen kosteus: 0 %

· Absoluuttinen tulopaine: 1 bar

· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:

Vakionopeustyyppi:

· -7,5 baarin tyyppi: 7 baaria

· -8,6 baarin tyyppi: 7 bar

· -10 baarin tyyppi: 9 bar

VSD-tyyppi:

· -8,6 baarin tyyppi: 7 bar

· -10,4 baarin tyyppi: 9 bar

· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.

· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.

ZR/ZT 110-160 (FF) STD

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Asennettu teho (kW)	Melutaso (dB(A))	Vakiopaino (kg)	Paino - Täysi suorituskyky (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR 110 -7,5 STD	7.5	318.2	19.1	110	74	2800	3600	2431	1660	2000
ZR 110 -8,6 STD	8.6	297.5	17.8	110	74	2800	3600	2431	1660	2000
ZR 110-10 STD	10	277.6	16.7	110	74	2800	3600	2431	1660	2000
ZR 132 -7,5 STD	7.5	362.9	21.8	132	74	2850	3650	2431	1660	2000
ZR 132 -8,6 STD	8.6	338.5	20.3	132	74	2850	3650	2431	1660	2000
ZR 132 -10 STD	10	314.4	18.9	132	74	2850	3650	2431	1660	2000
ZR 145 -7,5 STD	7.5	392.9	23.6	145	74	2878	3678	2431	1660	2000
ZR 145 -8,6 STD	8.6	364.1	21.8	145	74	2878	3678	2431	1660	2000
ZR 145-10 STD	10	350.8	21.0	145	74	2878	3678	2431	1660	2000
ZR 160 -7,5 STD	7.5	434.0	26.0	160	74	2890	3690	2431	1660	2000
ZR 160 -8,6 STD	8.6	418.3	25.1	160	74	2890	3690	2431	1660	2000
ZR 160-10 STD	10	399.0	23.9	160	74	2890	3690	2431	1660	2000
ZT 110 -7.5 STD	7.5	315.0	18.9	110	79	3048	3835	3400	1660	2150
ZT 110 -8.6 STD	8.6	294.2	17.6	110	79	3048	3835	3400	1660	2150
ZT 110 -10 STD	10	274.3	16.5	110	79	3048	3835	3400	1660	2150
ZT 132 -7.5 STD	7.5	359.6	21.6	132	79	3098	3885	3400	1660	2150
ZT 132 -8.6 STD	8.6	335.3	20.1	132	79	3098	3885	3400	1660	2150
ZT 132 -10 STD	10	311.1	18.7	132	79	3098	3885	3400	1660	2150
ZT 145 -7.5 STD	7.5	389.6	23.4	145	79	3126	3913	3400	1660	2150
ZT 145 -8.6 STD	8.6	360.8	21.6	145	79	3126	3913	3400	1660	2150
ZT 145 -10 STD	10	347.5	20.9	145	79	3126	3925	3400	1660	2150
ZT 160 -7.5 STD	7.5	430.6	25.8	160	79	3138	3925	3400	1660	2150
ZT 160 -8.6 STD	8.6	414.9	24.9	160	79	3138	3925	3400	1660	2150
ZT 160 -10 STD	10	395.6	23.7	160	79	3138	3925	3400	1660	2150

ZR/ZT 110-160 VSD (FF) STD

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Melutaso (dB(A))	Vakiopaino (kg)	Paino - Täysi suorituskyky (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR110VSD-8.6 STD	8.6	100,5-319,3	6,0-19,2	74	2900	3700	2431	1660	2000
ZR110VSD-10.4 STD	10.4	167,1-292,1	10.0-17.5	74	2900	3700	2431	1660	2000
ZR132VSD-8.6 STD	8.6	107,1-357,1	6.5-21.4	74	2900	3700	2431	1660	2000
ZR132VSD-10.4 STD	10.4	166,6-331,0	10.0-19.9	74	2900	3700	2431	1660	2000
ZR160VSD-8.6 STD(V1)	8.6	123,3-390,0	7.4-23.4	74	2920	3720	2431	1660	2000
ZR160VSD-10.4 STD(V1)	10.4	166,6-357,8	10.0-21.5	74	2920	3720	2431	1660	2000
ZR160VSD-8.6 STD(V2)	8.6	123,3-411,0	7.4-24.7	74	2920	3720	2431	1660	2000
ZR160VSD-10.4 STD(V2)	10.4	166,6-377,6	10.0-22.7	74	2920	3720	2431	1660	2000
ZT 110 VSD-8.6	8.6	99,9-327,6	6,0-19,2	79	3098	3935	3400	1660	2150
ZT 110 VSD-10.4	10.4	165,5-291,9	9.9-17.5	79	3098	3935	3400	1660	2150
ZT 132 VSD-8.6	8.6	124,8-357,5	7.5-21.4	79	3098	3935	3400	1660	2150
ZT 132 VSD-10.4	10.4	164,9-331,2	9.9-19.9	79	3098	3935	3400	1660	2150
ZT 160 VSD-8.6 STD(V1)	8.6	143,9-388,8	8.6-23.3	79	3118	3935	3400	1660	2150
ZT 160 VSD-10.4 STD(V1)	10.4	164,9-358,2	9.9-21.5	79	3118	3935	3400	1660	2150
ZT 160 VSD-8.6 STD(V2)	8.6	146,9-438,2	8.8-26.3	79	3118	3935	3400	1660	2150
ZT 160 VSD-10.4 STD(V2)	10.4	164,9-378,1	9.9-22.7	79	3118	3935	3400	1660	2150

ISO 1217 Annex C, 4. painos (2009) mukaan yksikön suorituskyvyn vertailuehdot ovat seuraavat:

· Suhteellinen kosteus: 0 %

· Absoluuttinen tulopaine: 1 bar

· Tulolämpötila: 20°C

Siirtymä FAD mitataan seuraavilla käyttöpaineilla:

Vakionopeusmallit:

-7,5 bar mallit: 7 bar

-8,6 baarin mallit: 7 bar

-10 baarin mallit: 9 bar

VSD mallit:

-8,6 baarin mallit: 7 bar

-10,4 baarin mallit: 9 bar

(2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (ISO 9614/2 äänenvoimakkuuden skannausmenetelmä). Äskettäin lisätty korjauskerroin KpAd on epävarma ja vastaa testikoodia.

(3) V1 = 380 V, V2 = 400 V.

(4) Paino on vain viitteellinen; todellinen paino on ensisijainen.

ZR/ZT 200-275 (FF)

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Asennettu teho (kW)	Melutaso (dB(A))	Vakiopaino (kg)	Paino - Täysi suorituskyky (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR 200 -7,5	7.5	602.3	36.1	200	67	3860	5230	3140	1662	2008
ZR 200 -8,6	8.6	552.1	33.1	200	67	3860	5230	3140	1662	2008
ZR 200 -10	10	506.6	30.0	200	67	3860	5230	3140	1662	2008
ZR 250 -7,5	7.5	718.0	43.1	250	67	4310	5680	3140	1662	2008
ZR 250 -8,6	8.6	684.3	41.0	250	67	4310	5680	3140	1662	2008
ZR 250 -10	10	622.8	37.4	250	67	4310	5680	3140	1662	2008
ZR 275 -7,5	7.5	774.4	46.5	275	67	4640	6010	3140	1662	2008
ZR 275 -8,6	8.6	718.0	43.1	275	67	4640	6010	3140	1662	2008
ZR 275 -10	10	683.9	41.0	275	67	4640	6010	3140	1662	2008
ZR 275 -13	13	561.8	33.7	275	70	5250	6150	5040	1662	2008
ZT 200 -7,5	7.5	567.1	34.0	200	77	5250	6150	5040	1662	2108
ZT 200 -8.6	8.6	519.5	31.2	200	77	5250	6150	5040	1662	2108
ZT 200 -10	10	497.4	29.8	200	78	5250	6150	5040	1662	2108
ZT 250 -7,5	7.5	711.5	42.7	250	77	5700	6600	5040	1662	2108
ZT 250 -8,6	8.6	676.8	40.6	250	77	5700	6600	5040	1662	2108
ZT 250 -10	10	614.3	36.9	250	77	5700	6600	5040	1662	2108
ZT 275 -7,5	7.5	745.4	44.7	275	77	6030	7080	5040	1662	2108
ZT 275 -8,6	8.6	711.5	42.7	275	77	6030	7080	5040	1662	2108
ZT 275 -10	10	676.4	40.6	275	78	6030	7080	5040	1662	2108

ZR/ZT 250-315 VSD (FF)

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Asennettu teho (kW)	Melutaso (dB(A))	Vakiopaino (kg)	Paino - Täysi suorituskyky (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR 250 VSD -8,6	8.6	242,6-714,4	14.6-42.9	73	73	4710	6400	3140	1662	2008
ZR 250 VSD -10,4	10.4	234,2-640,2	14.1-38.4	73	73	4710	6400	3140	1662	2008
ZR 315 VSD -8,6	8.6	242,6-788,1	14,6-47,3	73	73	4710	6400	3140	1662	2008
ZR 315 VSD -10,4	10.4	234,2-700,0	14,1-42,0	73	73	4710	6400	3140	1662	2008
ZT 250 VSD -8.6	8.6	238,0-696,9	14.3-41.8	78	78	5700	6950	5040	1662	2108
ZT 250 VSD -10.4	10.4	386,0-633,4	23,2-38,0	78	78	5700	6950	5040	1662	2108
ZT 315 VSD -8.6	8.6	238,0-739,4	14.3-44.4	78	78	5700	6950	5040	1662	2108
ZT 315 VSD -10.4	10.4	386,0-681,0	23.2-40.9	78	78	5700	6950	5040	1662	2108

Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:

-Suhteellinen kosteus: 0 %

- Absoluuttinen tulopaine: 1 bar

- Tulolämpötila: 20°℃

Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla

Vakionopeustyyppi:

-7,5 baarin tyyppi: 7 bar

-8,6 baarin tyyppi: 7 bar

-10 baarin tyyppi: 9 bar

VSD-tyyppi:

-8,6 baarin tyyppi: 7 bar

-10,4 baarin tyyppi: 9 bar

(2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd).

Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 (äänivoimakkuuden skannausmenetelmä).

Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.

(3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.

300-750 ZR

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Asennettu teho (kW)	Melutaso (dB(A))	Vakiopaino (kg)	Paino - Täysi suorituskyky (kg)	Koko L(mm)	Koko W(mm)
ZR 300 -7,5	7.5	774.6	46.5	300	72	7950	3700	2120	2400
ZR 300 -8,6	8.6	725.7	43.5	300	72	7950	3700	2120	2400
ZR 300 -10	10	695.1	41.7	300	72	7950	3700	2120	2400
ZR 315 -7,5	7.5	848.0	50.9	315	72	7950	3700	2120	2400
ZR 315 -8,6	8.6	793.1	47.6	315	72	7950	3700	2120	2400
ZR 315 -10	10	766.6	46.0	315	72	7950	3700	2120	2400
ZR 355 -7,5	7.5	939.1	56.3	355	74	8050	3700	2120	2400
ZR 355 -8,6	8.6	877.1	52.6	355	74	8050	3700	2120	2400
ZR 355 -10	10	839.6	50.4	355	74	8050	3700	2120	2400
ZR 400 -7,5	7.5	1034.2	62.1	400	74	8150	3700	2120	2400
ZR 400 -8,6	8.6	963.9	57.8	400	74	8150	3700	2120	2400
400 -10 ZR	10	930.5	55.8	400	74	8150	3700	2120	2400
ZR 425 -7,5	7.5	1143.9	68.6	450	74	8250	3700	2120	2400
ZR 425 -8,6	8.6	1063.1	63.8	450	74	8250	3700	2120	2400
ZR 450 -7,5	7.5	1275.7	76.5	450	74	8700	4320	2120	2400
ZR 450 -8,6	8.6	1191.8	71.5	450	74	8700	4320	2120	2400
ZR 450 -10	10	1106.3	66.3	450	74	8700	4320	2120	2400
ZR 500 -7,5	7.5	1399.1	78.3	500	74	9200	4320	2120	2400
ZR 500 -8,6	8.6	1305.2	73.1	500	74	9200	4320	2120	2400
ZR 500 -10	10	1217.8	73.1	500	74	9200	4320	2120	2400
ZR 630 -7,5	7.5	1715.0	102.9	630	76	9800	4320	2120	2400
ZR 630 -8,6	8.6	1595.0	95.7	630	76	9800	4320	2120	2400
ZR 630 -10	10	1484.1	88.9	630	76	9800	4320	2120	2400
ZR 750 -7,5	7.5	2046.2	122.8	750	76	10000	4320	2120	2400
ZR 750 -8,6	8.6	1827.4	109.6	750	76	10000	4320	2120	2400
ZR 750 -10	10	1696.7	101.8	750	76	10000	4320	2120	2400

55-900kw Eco Oil-Free Screw Compressor

ZR 355-900VSD

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Asennettu teho (kW)	Melutaso (dB(A))	Vakiopaino (kg)	Paino - Täysi suorituskyky (kg)	Koko L(mm)	Koko W(mm)
ZR 355 VSD -8,6	8.6	371,2-1037,5	22,3-62,2	81	81	8805	4075	2120	2400
ZR 355 VSD -10,4	10.4	374,4-942,4	22,5-56,5	81	81	8805	4075	2120	2400
ZR 400 VSD -8,6	8.6	371,2-1120,9	22,3-67,3	81	81	9090	4075	2120	2400
ZR 400 VSD -10,4	10.4	374,4-998,6	22.5-59.9	81	81	9090	4075	2120	2400
ZR 500 VSD -10,4	10.4	374,4-1177,9	22,5-70,7	81	81	9190	4075	2120	2400
ZR 700 VSD -8,6	8.6	374,4-2061,8	54,9-123,7	83	83	11402	4660	2120	2470
ZR 700 VSD -10,4	10.4	849,7-1840,5	51,0-110,4	83	83	11402	4660	2120	2470
ZR 900 VSD -8,6	8.6	930,7-2475,4	55,8-148,5	83	83	12600	4660	2120	2470
ZR 900 VSD -10,4	10.4	864,8-1873,2	51,9-112,4	83	83	12600	4660	2120	2470

Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:

· Suhteellinen kosteus: 0 %

· Absoluuttinen tulopaine: 1 bar

· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:

Vakionopeustyyppi:

· -7,5 baarin tyyppi: 7 baaria

· -8,6 baarin tyyppi: 7 bar

· -10 baarin tyyppi: 9 bar

VSD-tyyppi:

· -8,6 baarin tyyppi: 7 bar

· -10,4 baarin tyyppi: 9 bar

· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.

· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.

ZR 200X-400X

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Asennettu teho (kW)	Melutaso (dB(A))	Vakiopaino (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR 200X -7,5	7.5	623.1	37.4	200	67	3860	3140	1662	2008
ZR 200X -8,6	8.6	601.9	36.1	200	67	3860	3140	1662	2008
ZR 200X -10	10	551.7	33.1	200	67	3860	3140	1662	2008
ZR 250X -7,5	7.5	717.7	43.1	250	67	4310	3140	1662	2008
ZR 250X -8,6	8.6	683.8	41.0	250	67	4310	3140	1662	2008
ZR 315X -7,5	7.5	939.0	56.3	315	76	7950	3700	2120	2400
ZR 355X -7,5	7.5	1034.2	62.1	355	76	8050	3700	2120	2400
ZR 355X -8,6	8.6	963.5	57.8	355	76	8050	3700	2120	2400
ZR 355X -10	10	930.2	55.8	355	76	8050	3700	2120	2400
ZR 400X -7,5	7.5	1143.8	68.6	400	76	8150	3700	2120	2400
ZR 400X -8,6	8.6	1062.7	63.8	400	76	8150	3700	2120	2400

ZR/ZT 75-160 VSD+

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Melutaso (dB(A))	Vakiopaino (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR 75 VSD+	10.4	78,8-229,9	4.7-13.8	68	2500	2030	1660	2000
ZR 90 VSD+	10.4	78,8-283,9	4,7-17,0	68	2500	2030	1660	2000
ZR 110 VSD+	10.4	78,8-330,3	4.7-19.8	68	2500	2030	1660	2000
ZR 132 VSD+	10.4	78,8-384,0	4,7-23,0	68	2500	2030	1660	2000
ZT 145 VSD+	10.4	78,8-415,2	4.7-24.9	70	2500	2030	1660	2000
ZT 160 VSD+	10.4	78,8-468,2	4.7-27.1	70	2500	2030	1660	2000
ZT 75 VSD+	10.4	78,8-227,4	4.7-13.6	72	3150	3400	1654	2000
ZT 90 VSD+	10.4	78,8-276,9	4.7-16.6	72	3150	3400	1654	2000
ZT 110 VSD+	10.4	78,8-323,4	4.7-19.4	72	3150	3400	1654	2000
ZT 132 VSD+	10.4	78,8-377,5	4.7-22.7	72	3150	3400	1654	2000
ZT 145 VSD+	10.4	78,8-409,0	4.7-24.5	74	3150	3400	1654	2000
ZT 160 VSD+	10.4	124,7-436,4	7.5-26.2	74	3150	3400	1654	2000

ZR/ZT 75-160 VSD+ FF

Malli	Suurin pakokaasupaine (bar)	Liikenne FAD (l/s)	Liikenne FAD (m³/min)	Melutaso (dB(A))	Vakiopaino (kg)	Koko L(mm)	Koko W(mm)	Koko H(mm)
ZR 75 VSD+ FF	10.4	78,8-229,9	4.7-13.8	68	3400	3400	1660	2000
ZR 90 VSD+ FF	10.4	78,8-283,9	4,7-17,0	68	3400	3400	1660	2000
ZR 110 VSD+ FF	10.4	78,8-330,3	4.7-19.8	68	3400	3400	1660	2000
ZR 132 VSD+ FF	10.4	78,8-384,0	4,7-23,0	68	3400	3400	1660	2000
ZR 145 VSD+ FF	10.4	78,8-415,2	4.7-24.9	70	3400	3400	1660	2000
ZR 160 VSD+ FF	10.4	78,8-468,2	4.7-27.1	70	3400	3400	1660	2000
ZT 75 VSD+ FF	10.4	78,8-227,4	4.7-13.6	72	3790	4085	1654	2000
ZT 90 VSD+ FF	10.4	78,8-276,9	4.7-16.6	72	3790	4085	1654	2000
ZT 110 VSD+ FF	10.4	78,8-323,4	4.7-19.4	72	3790	4085	1654	2000
ZT 132 VSD+ FF	10.4	107,0-377,5	6.4-22.7	72	3790	4085	1654	2000
ZT 145 VSD+ FF	10.4	118,0-409,0	7.1-24.5	74	3790	4085	1654	2000
ZT 160 VSD+ FF	10.4	124,7-436,4	7.5-26.2	74	3790	4085	1654	2000

Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:

· Suhteellinen kosteus: 0 %

· Absoluuttinen tulopaine: 1 bar

· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:

Vakionopeustyyppi:

· -7,5 baarin tyyppi: 7 baaria

· -8,6 baarin tyyppi: 7 bar

· -10 baarin tyyppi: 9 bar

VSD-tyyppi:

· -8,6 baarin tyyppi: 7 bar

· -10,4 baarin tyyppi: 9 bar

· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.

· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.

Todellisia tapaustutkimuksia kentältä

Lääketehtaan integrointi

DECHUAN on jälkiasentanut useita 4500 hv:n keskipakoyksiköitä lääkelaitoksessa integroimalla erikoislämmönvaihtimiemme. Järjestelmä tuotti kuumaa vettä jopa 90 °C:seen pitäen samalla kompressorin vakaan toiminnan. Tämä talteen otettu lämpö ohjattiin kattilan syöttöveden esilämmitykseen ja käänteisosmoosiveden tuotantoon, mikä tuotti merkittävää taloudellista tuottoa.

Hiilisektorin kylpyhuonejärjestelmä

Kaivostoiminnassa jälkiasennettiin kuusi 375 kW:n ja kaksi 250 kW:n kompressoria toissijaisella vakiolämpötilaisella vesijärjestelmällämme. Talteenotetulla lämmöllä korvattiin korkean lämpötilan höyrykattilat, joita aiemmin käytettiin työntekijöiden suihkuissa, mikä säästää tuhansia tonneja höyryä vuodessa ja täyttää kaikki kuuman veden tilavuusvaatimukset.

Tehtaan laadunvarmistus ja ympäristösertifikaatit

Jokainen 55-900 kW Eco Oil-Free ruuvikompressori kootaan tiukan ympäristönhallintakehyksen mukaisesti. Varmistamme, että kaikki käytetyt materiaalit – matalapurkausisista mekaanisista venttiileistä sisäisiin ruostumattomasta teräksestä valmistettuihin putkinippuihin – hankitaan ja käsitellään kestävästi, mikä varmistaa puhtaan elinkaaren tehtaalta sinun.

Ympäristölaitteiden UKK

K: Miten lämmön talteenottojärjestelmä vähentää laitoksemme kokonaishiilipäästöjä?

V: Ilman puristus tuottaa luonnollisesti merkittävää lämpöenergiaa. Sen sijaan, että poistaisit tämän lämmön ulos jäähdytyspuhaltimien kautta, järjestelmämme kanavoi sen toissijaiseen levylämmönvaihtimeen. Tällä energialla voidaan esilämmittää kattilavettä tai kastella suihkuja, mikä vähentää laitoksesi fossiilisia polttoaineita käyttävien lämmittimien kuormitusta.

K: Voidaanko tätä järjestelmää säätää, jos tehtaamme kuuman veden tarve vaihtelee kesän ja talven välillä?

V: Kyllä. Järjestelmässä on automaattinen ohitusventtiili. Kun kuuman veden tarve laskee kesän aikana, järjestelmä ohjaa ylimääräisen lämpöenergian takaisin normaaleihin jäähdytyssilmukoihin varmistaakseen keskeytymättömän ilmantuotannon.

K: Vaikuttaako lämmöntalteenottojärjestelmän hyödyntäminen 55-900kw Eco Oil-Free Screw Compressorissa sen ilmanpuristustehokkuuteen?

V: Ei. Sisäiset vedenkiertosilmukat on tasapainotettu käyttämällä tarkkaa lämpötilansäätöjärjestelmää. Se varmistaa, että kompressorin toisen vaiheen imulämpötilat pysyvät vakaina ja suojaavat koneen tilavuushyötysuhdetta.

55-900kw Eco Oil-Free Screw Compressor
