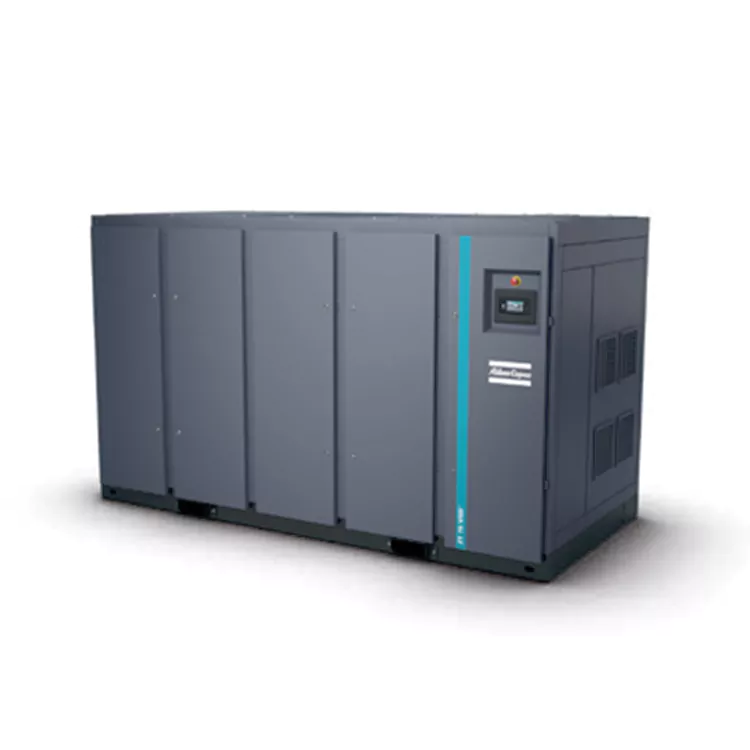

Osta kestävä 55-900 kW korroosionestoöljytön ruuvikompressori DECHUANilta varmistaaksesi laitteiden pitkäaikaisen säilymisen ankarissa meri- ja kemiankäsittelyolosuhteissa. Kestävä TEFC IP55 -moottori ja paksu jäähdytysvaippa sisältävä kone on suunniteltu kestämään happamia huuruja ja ilmassa olevia kemiallisia hiukkasia.
Kun päivitetään tuotantolinjoja ankarilla kemiallisilla vyöhykkeillä, tuonti ammattimaisesta Kiinasta 55-900 kW korroosionestoöljyttömän ruuvikompressorin toimittajilta, kuten DECHUAN, tarjoaa tarvittavan kestävyyden. Jokainen kosteudelle alttiina oleva osa on valmistettu korkealaatuisesta ruostumattomasta teräksestä tai käsitelty erityisillä suojapinnoitteilla rakenteellisen korroosion poistamiseksi.
Kemiantehtaille tai rannikkoalueille asennetut vakioilmakompressorit kärsivät nopeasti kuoppaisista roottoreista, ruosteisista jäähdytysputkista ja ympäristön kosteuden ja syövyttävien kaasujen aiheuttamista sähköoikosulkuista. Tämä johtaa toistuviin ilmavuotojin, tilavuushyötysuhteen heikkenemiseen ja kalliisiin jäähdytinvioihin.
Kompressori tarjoaa vankan ympäristönsuojan:
• Laadukkaat ruostumattomasta teräksestä valmistetut putkiniput: Merikäyttöön tarkoitettu ruostumaton teräs kestää pistesyöpymistä ja kemiallista jännityskorroosiohalkeilua pitkien käyttöjaksojen aikana.
• TEFC IP55 -suljetut sähkölaitteet: Estää täysin pölyn, suolaisen meriilman ja kemikaalihöyryt pääsemästä herkkiin moottorikäämiin tai sähköliitäntöihin.
• Kehittynyt inertti roottorin pinnoite: Hyvin sitoutuva suojakerros estää roottorin hapettumisen, pitää puristuskammion puhtaana ja säilyttää tarkat toleranssit.
Teolliset ilmajärjestelmät, jotka toimivat kemiankäsittelyvyöhykkeillä tai rannikkoalueilla, altistuvat jatkuvasti ilmassa leviäville hapoille, suolasuihkeelle ja syövyttävälle kosteudelle. Vakioilmayksikkö kärsii nopeasti ruosteesta ja kuoppista, mikä johtaa ilmavuotojin ja roottorin lukkiutumiseen. Tämä erikoistunut 55-900 kW korroosionestoöljytön ruuvikompressori on valmistettu kestämään:
• Täydelliset ruostumattomasta teräksestä valmistetut jäähdyttimet ja erotusyksiköt: Kaikki sisäiset lämmönvaihtimet ja sokkelovesierottimet on valmistettu korkealaatuisesta ruostumattomasta teräksestä, mikä eliminoi ruostehiutalekontaminaation.
• Edistynyt roottorikerroksen suojaus: Kaksiruuviroottoreissa on patentoitu molekyylisidottu pinnoite, joka vastustaa ympäristön teollisuuskaasujen kemiallista hajoamista.
• Tiivistetty IP55-sähkökaappi: Koko ohjauskotelo ja taajuusmuuttaja on täysin suljettu happamia kaasuja ja suolaista meriilmaa vastaan, mikä suojaa kriittistä elektroniikkaa.
• Korroosionkestävyystaso: Meri- ja raskaan teollisuuden kemiallinen laatu
• Tehoalueen valinta: 55kW - 900kW raskaat mallit
• Ilmamäärä: 4,2 - 148,5 m³/min jatkuva teho
• Jäähdytinrakenne: Robottihitsattu ruostumaton teräs, jossa on laajennettu tähti-eväpinta
ZR/ZT 55-90 (FF) STD
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55-10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90-10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74,7-229,4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81,7-202,9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74,1-282,5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75,5-250,5 | 4,5-15,0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71,2-226,0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78,2-199,6 | 4,7-12,0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70,6-279,1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72,0-247,1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:
· Suhteellinen kosteus: 0 %
· Absoluuttinen tulopaine: 1 bar
· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:
Vakionopeustyyppi:
· -7,5 baarin tyyppi: 7 baaria
· -8,6 baarin tyyppi: 7 bar
· -10 baarin tyyppi: 9 bar
VSD-tyyppi:
· -8,6 baarin tyyppi: 7 bar
· -10,4 baarin tyyppi: 9 bar
· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.
· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.
ZR/ZT 110-160 (FF) STD
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7,5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8,6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110-10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7,5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8,6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7,5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8,6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145-10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7,5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8,6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160-10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100,5-319,3 | 6,0-19,2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167,1-292,1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107,1-357,1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166,6-331,0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123,3-390,0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166,6-357,8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123,3-411,0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166,6-377,6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99,9-327,6 | 6,0-19,2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165,5-291,9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124,8-357,5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164,9-331,2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143,9-388,8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164,9-358,2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146,9-438,2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164,9-378,1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4. painos (2009) mukaan yksikön suorituskyvyn vertailuehdot ovat seuraavat:
· Suhteellinen kosteus: 0 %
· Absoluuttinen tulopaine: 1 bar
· Tulolämpötila: 20°C
Siirtymä FAD mitataan seuraavilla käyttöpaineilla:
Vakionopeusmallit:
-7,5 bar mallit: 7 bar
-8,6 baarin mallit: 7 bar
-10 baarin mallit: 9 bar
VSD mallit:
-8,6 baarin mallit: 7 bar
-10,4 baarin mallit: 9 bar
(2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (ISO 9614/2 äänenvoimakkuuden skannausmenetelmä). Äskettäin lisätty korjauskerroin KpAd on epävarma ja vastaa testikoodia.
(3) V1 = 380 V, V2 = 400 V.
(4) Paino on vain viitteellinen; todellinen paino on ensisijainen.
ZR/ZT 200-275 (FF)
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7,5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8,6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7,5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8,6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7,5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8,6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7,5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7,5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8,6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7,5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8,6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8,6 | 8.6 | 242,6-714,4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10,4 | 10.4 | 234,2-640,2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8,6 | 8.6 | 242,6-788,1 | 14,6-47,3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10,4 | 10.4 | 234,2-700,0 | 14,1-42,0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238,0-696,9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386,0-633,4 | 23,2-38,0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238,0-739,4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386,0-681,0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-Suhteellinen kosteus: 0 %
- Absoluuttinen tulopaine: 1 bar
- Tulolämpötila: 20°℃
Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla
Vakionopeustyyppi:
-7,5 baarin tyyppi: 7 bar
-8,6 baarin tyyppi: 7 bar
-10 baarin tyyppi: 9 bar
VSD-tyyppi:
-8,6 baarin tyyppi: 7 bar
-10,4 baarin tyyppi: 9 bar
(2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd).
Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 (äänivoimakkuuden skannausmenetelmä).
Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.
(3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.
300-750 ZR
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7,5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8,6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7,5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8,6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7,5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8,6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7,5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8,6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 -10 ZR | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7,5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8,6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7,5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8,6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7,5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8,6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7,5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8,6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7,5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8,6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Paino - Täysi suorituskyky (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8,6 | 8.6 | 371,2-1037,5 | 22,3-62,2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10,4 | 10.4 | 374,4-942,4 | 22,5-56,5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8,6 | 8.6 | 371,2-1120,9 | 22,3-67,3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10,4 | 10.4 | 374,4-998,6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10,4 | 10.4 | 374,4-1177,9 | 22,5-70,7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8,6 | 8.6 | 374,4-2061,8 | 54,9-123,7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10,4 | 10.4 | 849,7-1840,5 | 51,0-110,4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8,6 | 8.6 | 930,7-2475,4 | 55,8-148,5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10,4 | 10.4 | 864,8-1873,2 | 51,9-112,4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:
· Suhteellinen kosteus: 0 %
· Absoluuttinen tulopaine: 1 bar
· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:
Vakionopeustyyppi:
· -7,5 baarin tyyppi: 7 baaria
· -8,6 baarin tyyppi: 7 bar
· -10 baarin tyyppi: 9 bar
VSD-tyyppi:
· -8,6 baarin tyyppi: 7 bar
· -10,4 baarin tyyppi: 9 bar
· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.
· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.
ZR 200X-400X
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Asennettu teho (kW) | Melutaso (dB(A)) | Vakiopaino (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7,5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8,6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7,5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8,6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7,5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7,5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8,6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7,5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8,6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Melutaso (dB(A)) | Vakiopaino (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78,8-377,5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-409,0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| Malli | Suurin pakokaasupaine (bar) | Liikenne FAD (l/s) | Liikenne FAD (m³/min) | Melutaso (dB(A)) | Vakiopaino (kg) | Koko L(mm) | Koko W(mm) | Koko H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78,8-229,9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78,8-330,3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78,8-415,2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78,8-468,2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78,8-227,4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78,8-276,9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78,8-323,4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107,0-377,5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118,0-409,0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124,7-436,4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
Yksikön suorituskyvyn vertailuolosuhteet mitattiin ISO 1217:n liitteen C 4. painoksen (2009) mukaisesti:
· Suhteellinen kosteus: 0 %
· Absoluuttinen tulopaine: 1 bar
· Tulolämpötila: 20°C Purkausnopeus (FAD) mitattiin seuraavilla käyttöpaineilla:
Vakionopeustyyppi:
· -7,5 baarin tyyppi: 7 baaria
· -8,6 baarin tyyppi: 7 bar
· -10 baarin tyyppi: 9 bar
VSD-tyyppi:
· -8,6 baarin tyyppi: 7 bar
· -10,4 baarin tyyppi: 9 bar
· (2) Työaseman A-luokan painotettu äänenpainetaso (LpWSAd). Mitattu standardin ISO 2151:2004 mukaan (käyttäen 150 9614/2 äänenvoimakkuuden skannausmenetelmää). Uusi korjauskerroin on täysin epävarma arvo (KpAd), joka on testikoodin mukainen.
· (3) Paino on vain viitteellinen; todellinen toimitettu paino on ensisijainen.
• Merikäyttöön tarkoitettujen kuivausaineiden sijoittaminen: Suuren kapasiteetin kosteutta imevät pakkaukset on sijoitettu rungon sisäpuolelle kondensoitumisen estämiseksi merikuljetuksen aikana.
• Vapor Corrosion Inhibitor (VCI) kutistekääre: Koko 55–900 kW:n korroosionestoöljytön ruuvikompressori on tiiviisti kääritty VCI-suojakalvoon, joka estää suolaisen meriilman.
• Fumigoitu puinen laatikon vahvistus: Pultattu paksuihin teräskenkiin ja koteloitu täysin suljetuihin puulaatikoihin vaurioittamattoman toimituksen varmistamiseksi.
V: Kyllä. Kestävän säänkestävän kotelon, IP55-luokiteltujen sähköjärjestelmien ja ruostumattomasta teräksestä valmistettujen sisäosien yhdistelmä mahdollistaa laitteen luotettavan toiminnan rannikkoalueilla, joissa on korkea kosteus.
V: Koko kosteuserottimen runko on valmistettu raskaasta ruostumattomasta teräksestä. Siinä ei ole liikkuvia osia tai herkkiä sisäverkkoja, jotka voivat tukkeutua tai syöpyä joutuessaan alttiiksi happamille ilmakehän kondensaateille.
V: Edistyksellinen pinnoitteemme levitetään korkean lämpötilan molekyylisidoksella, mikä luo ei-huokoisen kemiallisen esteen. 55–900 kW:n korroosionestoöljyttömään ruuvikompressoriin vedetyt happamat höyryt liukuvat sileiden pintojen ohi sitomatta tai heikentämättä alla olevaa metallia.
Copyright © 2025 Dechuan Compressor (Shanghai) Co., Ltd. Kaikki oikeudet pidätetään.
